Lugar de origen:
China
Nombre de la marca:
HD M&E
Certificación:
ISO certification
Número de modelo:
X5025B
El video

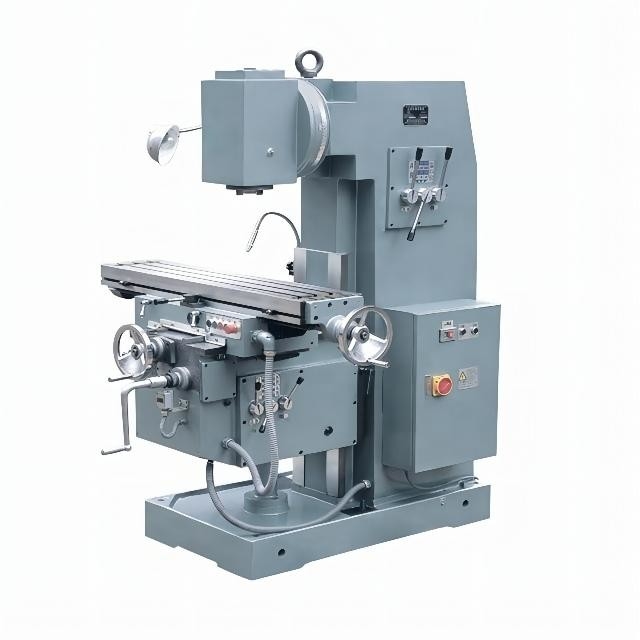

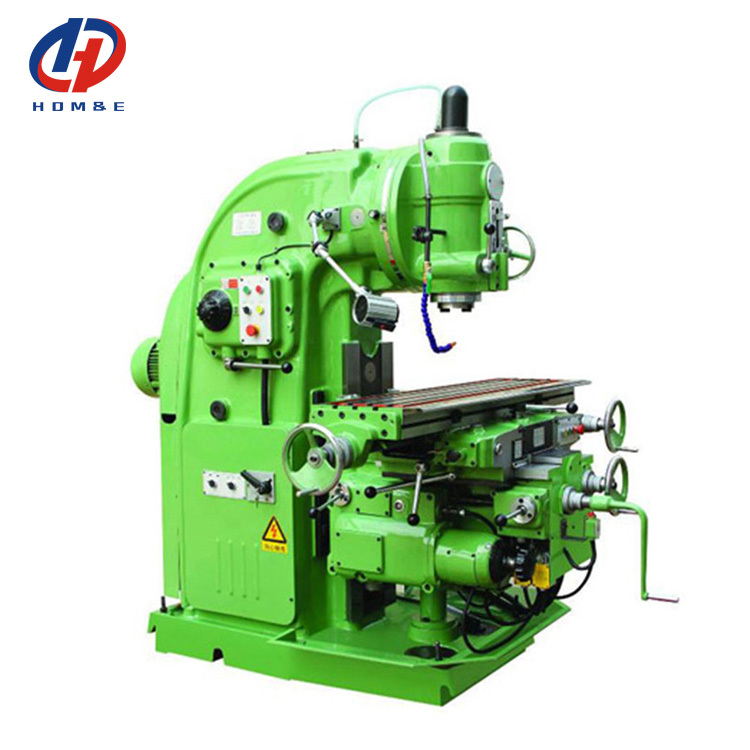

Rodilla-tipo vertical perforación de X5025B de la fresadora y fresadora en venta
Presentación del producto
El rodilla-tipo vertical fresadora de X5025B es una máquina de fines generales que se puede utilizar en amplia gama. Montado con la cara, las fresas cilíndricas, laterales, biseladas y formadas, la máquina son convenientes procesar diversos pedazos del trabajo. Equipado de los accesorios opcionales, la máquina puede ser aplicable al proceso versátil. La caja de engranajes del eje es lubricada por la bomba cicloide para asegurarse de que los engranajes se pueden refrescar y lubricar bien. Todos los pares de alimentación del tornillo de la vía guía y de la bola son centralización lubricada por el eyector manual del aceite.
Configuración de producto
| Specifictions principales | Unidad | X5025B | X5032B |

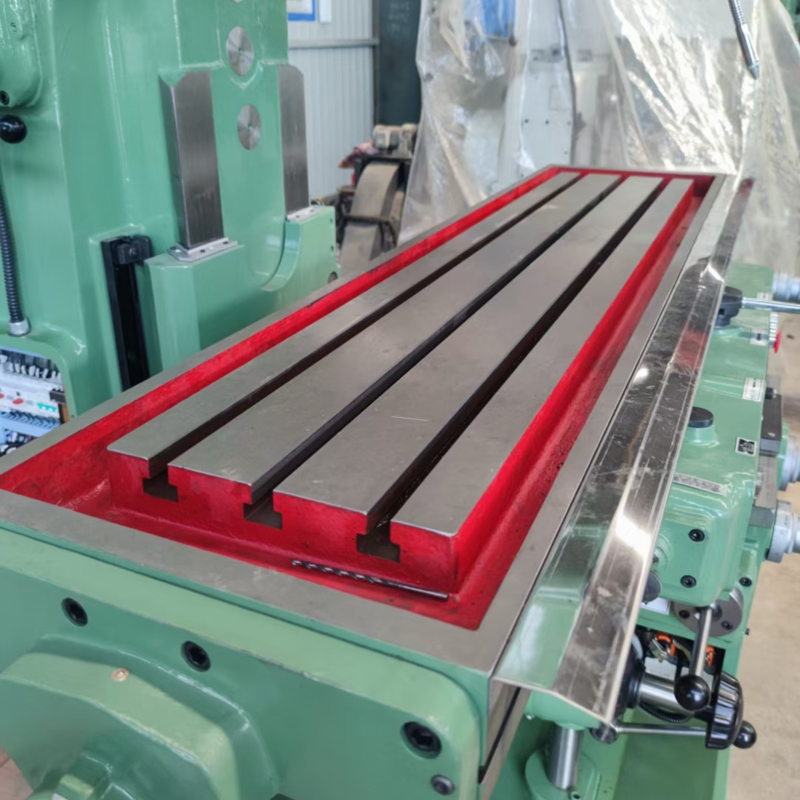

| Tamaño de la mesa de trabajo | milímetro | 250×1100 | 320×1320 |
| Ranuras de T (N×W×D) | milímetro | 3×14×63 | 3×18×80 |
| Máximo portador de la mesa de trabajo | Kilogramo | 250 | 500 |
| Viaje longitudinal (manual/poder) X | milímetro | 720 | 800/780 |
| Viaje cruzado (manual/poder) Y | milímetro | 270 | 300/280 |
| viaje vertical (manual/poder) Z | milímetro | 410 | 410/400 |

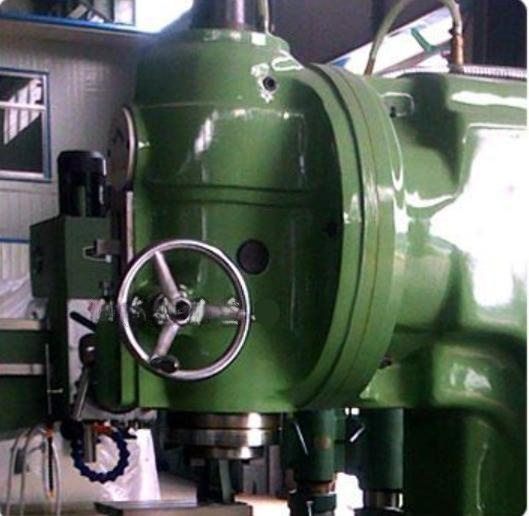

| Ángulo de Max.rotary de la cabeza que muele vertical | ±45° | ±45° | |
| Diámetro del cenador | milímetro | Ф22, Ф27 | Ф32 Ф40 |
| Distancia del centro del eje a la manera vertical de la guía | milímetro | 290 | 380 |
| Distancia del centro de la mesa de trabajo a la manera vertical de la guía | milímetro | 160-430 | 235 ~ 535 |
| Distancia de la nariz del eje a la superficie de la mesa de trabajo | milímetro | 60 ~ 470 | 60 ~ 460 |
| Forma cónica del agujero del eje | 7:24 NO: 40 | 7:24 No.50 | |
| Viaje de la canilla del eje | milímetro | / | 75 |
| Pasos de la velocidad del eje | pasos | 12 | 18 |
| Gama de velocidad del eje | r/min | 35 ~ 1600 | 30 ~ 1500 |
| Pasos de la velocidad de alimentación | pasos | 12 | 18 |
|
Gama de velocidad de alimentación (X/Y/Z) |
milímetro minuto |
12 ~ 560 12 ~ 560 5 ~ 226 |
15 ~ 750 15 ~ 750 5,7 ~ 280 |
| Gama de velocidad rápida de alimentación (X/Y/Z) |
milímetro minuto |
1780/1780/720 | 2250/2250/844 |
| Poder del motor principal | Kilovatio | 4 | 7,5 |
| Poder del motor de alimentación | Kilovatio | 0,75 | 1,5 |
| Dimensión de la máquina | milímetro | 1670/1350/1800 | 2307/1707/2096 |
| Dimensión del paquete | milímetro | 1660/1570/2180 | 2200/1770/2270 |
| Peso de la máquina | Kilogramo | 1800 | 3200 |
| Frecuencia del voltaje | V/Hz | 380/50 | 380/50 |

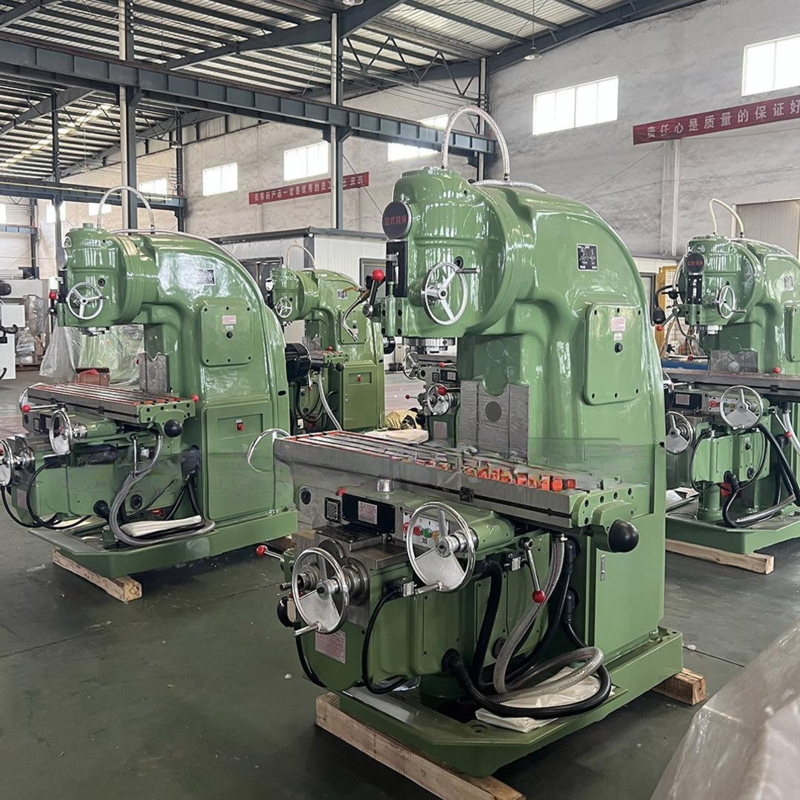

Exposición
