Lugar de origen:
China
Certificación:
CE ISO
Número de modelo:
CDE6150A/CDE6250A
El video
El video
El video
El video

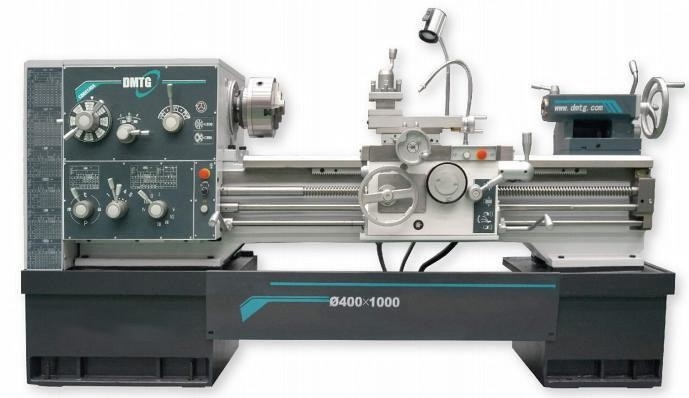

Torno manual convencional de la máquina manual del torno de la serie CDE6150A/CDE6250A de CDE-A para el metal
Detalles del producto
| Configuraciones estándar | Configuraciones opcionales | |||
| tirada 3-Jaw | poste de la herramienta 4-way | tirada 4-Jaw | Guardia de la tirada | |
| Resto constante (≥1500mm-Standard <1500mm-option> | Guardia del poste de la herramienta | Guardia de chapoteo posterior | ||
| Siga el resto (≥1500mm-Standard <1500mm-option> | Centro del residuos de mezcla | Placa frontal | Dial del hilo | |
| Juego de herramientas estándar | Placa de la impulsión | accesorio de Forma-torneado | ||
| DRO | Pernos de ancla | |||
| Centro del eje y manga de centro | Cojines ajustables | |||
Configuración de producto
| Modelo del producto | UNIDAD | CDE6140A | CDE6240A | CDE6150A | CDE6250A | CDE6166A | CDE6266A | |
| especificación | ||||||||
| Diámetro máximo del oscilación sobre cama | milímetro | Ø400 | Ø500 | Ø660 | ||||
| Diámetro de Max.swing sobre diapositiva cruzada | milímetro | Ø220 | Ø290 | Ø430 | ||||
| Diámetro de Max.swing en hueco | milímetro | — | Ø700 | — | Ø760 | — | Ø910 | |
| Longitud en hueco | milímetro | — | 260 | — | 260 | — | 260 | |
| Longitud máxima del objeto | milímetro | 750/1000/1500/2000/3000 | ||||||
| Longitud que corta máxima | milímetro | 700/950/1450/1950/2950 | ||||||
| Eje | ||||||||
| nariz del eje | C6 | |||||||
| Diámetro interior de eje | milímetro | Ø52 (diámetro permisible ≤Ø50 de la barra) | ||||||
| Forma cónica del diámetro interior de eje | TA No.6 | |||||||
| Esfuerzo de torsión de Max.Spindle | Nanómetro | 1586 | ||||||
| Gamas de velocidad del eje | RPM | 11-1400 (22 velocidades) | ||||||
| Altura del centro del eje | milímetro | 220 | 250 | 325 | ||||
| Poder del motor del eje | 7.5kw/1440rpm (50HZ) optan: 5.5kw/1150rpm (60HZ) | |||||||
| Residuos de mezcla | ||||||||
| Diámetro de la canilla del residuos de mezcla | milímetro | Ø75 | ||||||
| Viaje de la canilla del residuos de mezcla | milímetro | 150 | ||||||
| Forma cónica de la canilla del residuos de mezcla | TA No.5 | |||||||
| Feeds&Threads (tornillo métrico del *inch del tornillo) | ||||||||
| Alimentación longitudinal | 0,035 〜 *0.0013 0.1057in/r del 〜 2.842mm/r (63 velocidades) (63 velocidades) | |||||||
| Alimentación cruzada | 0,009 ~ 0,804 mm/r *0.0003 ~ 0.0304in/r | |||||||
| Hilos métricos | milímetro | 0,5 〜 *0.5 160 del 〜 240 (66 clases) (43 clases) | ||||||
| Hilos modulares | milímetro | 0,25 〜 *0.25 80 del 〜 120 (57 clases) (38 clases) | ||||||
| Hilos de la pulgada | TPI | 80 〜 del 〜 1/4 (49 clases) *80 1/4 (47 clases) | ||||||
| Hilos diametrales de la echada | DP | 160 〜 del 〜 7/16 (50 clases) *160 7/16 (48 clases) | ||||||
| Poste de la herramienta | ||||||||
| Tamaño de la caña de Max.tool | milímetro | 25X25 | ||||||
| Viaje de la diapositiva superior | milímetro | 150 | ||||||
| Ángulo del eslabón giratorio de la diapositiva superior | ±45° | |||||||
| Max.Travel del poste de la herramienta | X-AXIS | milímetro | 348 | 373 | ||||
| Z-AXIS | milímetro | 700/950/1450/1950/2950 | ||||||
| dimensiones de la máquina (L*W*H) |
milímetro | 2400X1198X1264 (750) 2650X1198X 1264(1000) 3150X1198X 1264(1500) 3650X1198X 1264(2000) 4650X1198X 1264(3000) |
2400X1198X1294 (750) 2650X1198X 1294(1000) 3150X1198X 1294(1500) 3650X1198X 1294(2000) 4650X1198X 1294(3000) |
2400X1223X1369 (750) 2650X1223X 1369(1000) 3150X1223X 1369(1500) 3650X1223X 1369(2000) 4650X1223X 1369(3000) | ||||
| Peso de la máquina | CDE61 | kilogramo | 1970/2020/2100/2260/2550 | 2020/2070/2150/2310/2600 | 2085/2135/2215/2375/2665 | |||
| CDE62 | 1990/2040/2120/2280/2570 | 2040/2090/2170/2330/2620 | 2105/2155/2235/2395/2685 | |||||
