Lugar de origen:
China
Nombre de la marca:
SMTCL
Certificación:
ISO certification
Número de modelo:
V4C/V4S
El video
El video
El video
El video

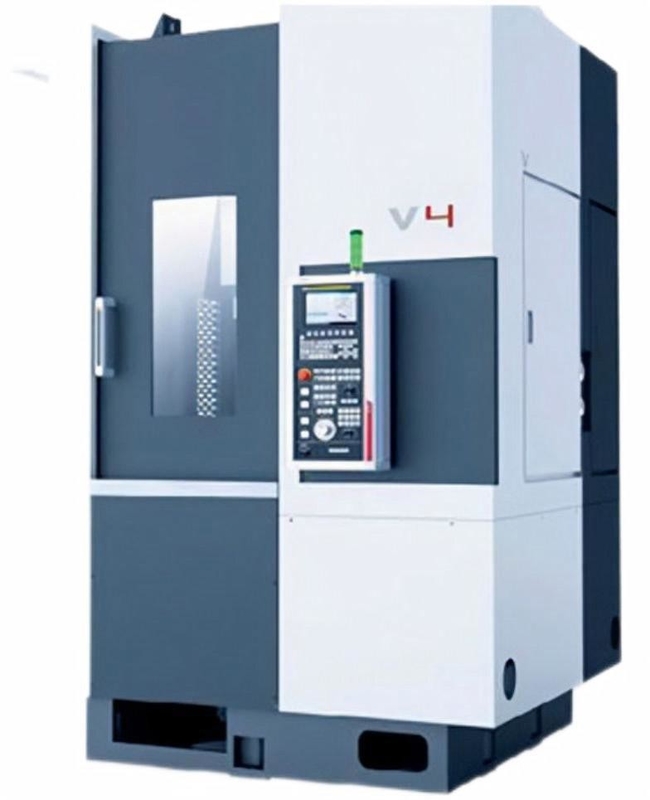

Alto torno vertical del CNC de la precisión V4C/V4S del proveedor
Introducción de productos

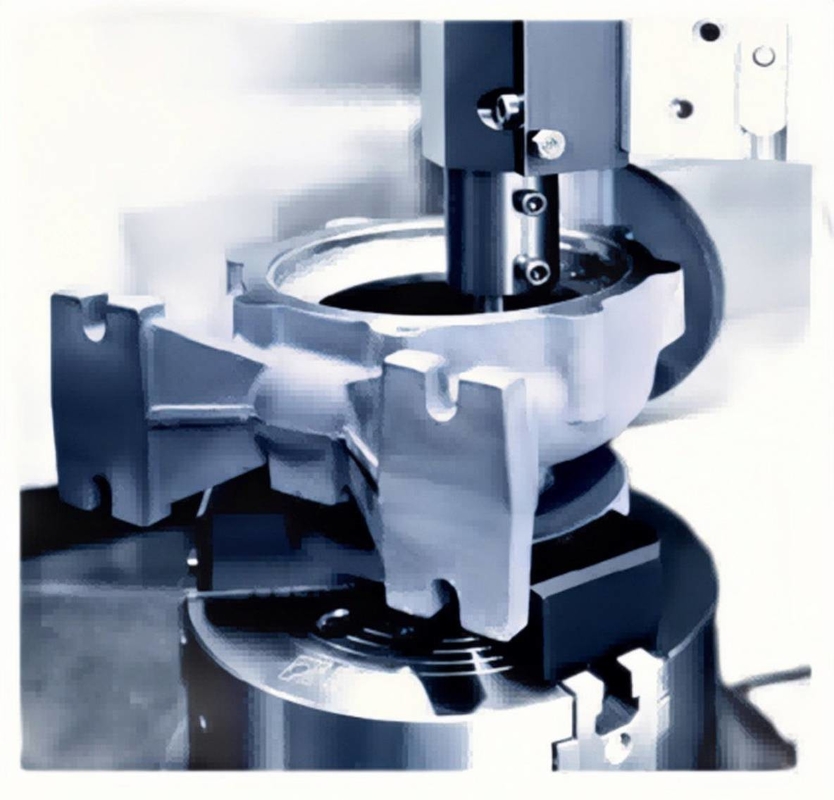

La unidad del alto funcionamiento de proceso y del pequeño espacio, convenientes perfectos para procesar de piezas de automóvil tales como ejes, discos del freno, ruedas volantes etc. y suave y difícilmente torneado de transportes, el torneado en vez del pulido podían ser observadas. Las herramientas dobles para hacia arriba y hacia abajo las superficies del torneado de los discos de freno se podrían observar al mismo tiempo en caso de que el eje auxiliar se equipe, mejorando el nivel de proceso de la eficacia y de la precisión extremadamente.
Parámetros técnicos principales
| Artículos | Unidad | V4C | V4S | ||
| Diámetro máximo del oscilación | milímetro | Ø600 | Ø720 | ||
| Altura que corta máxima | milímetro | 500 | 690 | ||
| Diámetro que corta máximo | milímetro | Ø500 | Ø600 | ||
| Forma de la nariz del eje | A2-8 | A2-11 | |||
| Gama de velocidad del eje | r/min | 50-2400 | 50-1000 | ||
| salida del motor principal | Kilovatio | 15/18.5 | 18.5/26 | ||
| esfuerzo de torsión de max.output del eje | Nanómetro | motor de 549β motor/716α | 1113 | ||
| diámetro de la tirada | pulgada | 12" | 15" | ||
| velocidad transversal rápida de X-AXIS | m/min | 18 | 18 | ||
| velocidad transversal rápida de Z-AXIS | m/min | 18 | 18 | ||
| movimiento de X-AXIS | milímetro | 300 | 300 | ||
| movimiento de Z-AXIS | milímetro | 500 | 650 | ||
| Tipo de Torret | Estación horizontal 8 | Estación horizontal 8 | |||
| Tamaño de la herramienta | milímetro | 25x25/Ø40 | 25x25/Ø40 | ||
| Exactitud que trabaja a máquina | IT6 | IT6 | |||
| aspereza superficial del objeto | μm | Ra1.6 | Ra1.6 | ||
| Colocación de exactitud | Eje de X | milímetro | 0,008 | 0,008 | |
| Eje de Z | milímetro | 0,008 | 0,008 | ||
| Repita la exactitud de la posición | Eje de X | milímetro | 0,005 | 0,005 | |
| Eje de Z | milímetro | 0,005 | 0,005 | ||
| Max.load Tipo del disco (tiradas incluyendo y abrazaderas) |
kilogramo | 350 | 400 | ||
| Peso de la máquina | cuerpo principal | kilogramo | 6000 | 7500 | |
| Dimensiones totales | Altura del × de la anchura del × de la longitud | milímetro | 3220x1780x2880 | 3220x1780x3060 | |
Ventaja de la máquina
movimiento 1.Large y gama que corta grande
| V2C | V2S | V4C | V4S | V6C | V6S | |
| Diámetro máximo del oscilación | Ø430 | Ø500 | Ø600 | Ø720 | Ø860 | Ø1000 |
| Diámetro de torneado máximo | Ø280 | Ø330 | Ø500 | Ø600 | Ø800 | Ø900 |
Aumento de la función de FANUC
Exactitud del eje ↗ el 55% RPM máxima del eje ↗ el 11%
Diámetro de torneado máximo ↗ el 14% Diámetro de torneado máximo ↗ el 10%
Travesía rápida del eje de X ↗ 100% Travesía rápida del eje de Z ↗ el 33%
Colocación de la exactitud del eje de X ↗ el 33% Colocación de la exactitud del eje de Z ↗ el 25%
Cascada-tipo independiente mecanismo que limpia con un chorro de agua del microprocesador
Puerto de extractor grande para el proceso centralizado del microprocesador del hierro y del líquido de corte
Proporcione la diversas procesabilidad, forma y disposición de cortadores para asegurar efecto que corta perfecto.
Sistema de alimentación: conducido por el motor servo, el eje de X y el eje de Z están conectados directamente con el tornillo de la bola a través del acoplamiento flexible. El tornillo de la bola está instalado con el un extremo para fijar y el otro extremo para que la ayuda evite el alargamiento del tornillo debido a la subida de la temperatura en funcionamiento que puede causar la deformación longitudinal y alcanzar alta rigidez, velocidad, alta durabilidad y larga vida.
Estructura principal de la transmisión: el motor principal se puede colocar directamente en el cuerpo del torno, que puede proporcionar una mejor rigidez de proceso.
| Diversas bandas transportadoras que cortan | |||||
| Tipo de cadena | Tipo del raspador | Raspador magnético | Tipo de cadena doble | ||
|
materiales que trabajan a máquina | De acero, de cobre, de aluminio, el carbono y el otro metal y no meta |
Aluminio, arrabio, etc. | Acero, arrabio | El acero, el carbono, y el otro metal y no metal |
| Retiro posterior del microprocesador | Funcionamiento ambiente |
Aplicable a todas las clases de microprocesadores tales como rollos, terrones, y bloques |
Aplicable para transportación continua de trituradores y de microprocesadores |
Aplicable para transportar del acero y del arrabio con los microprocesadores una longitud de menos de 150 milímetros en el proceso mojado |
Aplicable para transportar del metal o del no metal del terrón que son difíciles ser descargado por el tipo de cadena ordinario transportador de microprocesador y a la situación de una gran cantidad de microprocesadores |
|
El sistema de la balanza del nitrógeno minimiza el impacto del movimiento del eje de Z Comparado con el sistema hidráulico anterior de la balanza, el sistema de la balanza del nitrógeno tiene las ventajas siguientes: No se necesita ningún equipo de alimentación externa, energía de ahorro; Adáptese suavemente a la elevación rápida y a la baja en velocidad; sin ruido; mejore la balanza del peso y corrija la desventaja del sistema hydráulico; Promueva dramáticamente la precisión y la suavidad en el proceso, elimine la vibración micro, y amplíe la vida del tornillo y del motor. |
|||
Campo del uso
|
|
|
|
| Vivienda del reductor | Eje | Nudillo | |
|
|
|
|
| Rueda volante | Disco del freno | Anillo de rodadura |
