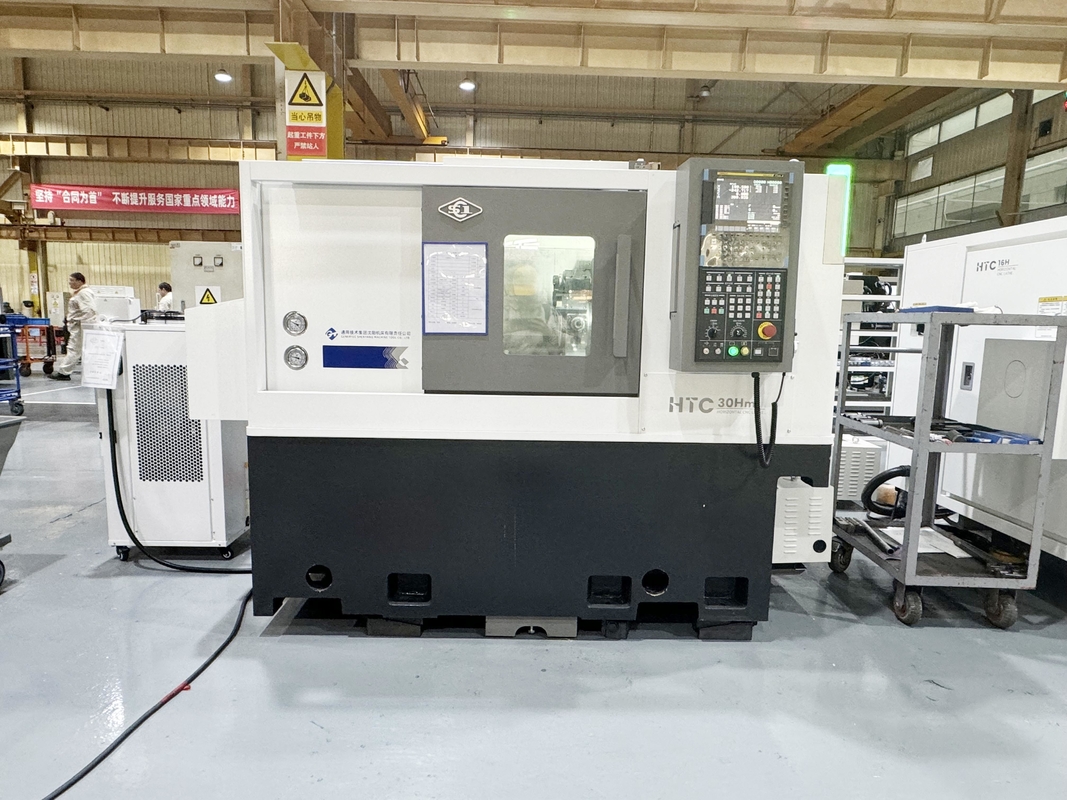

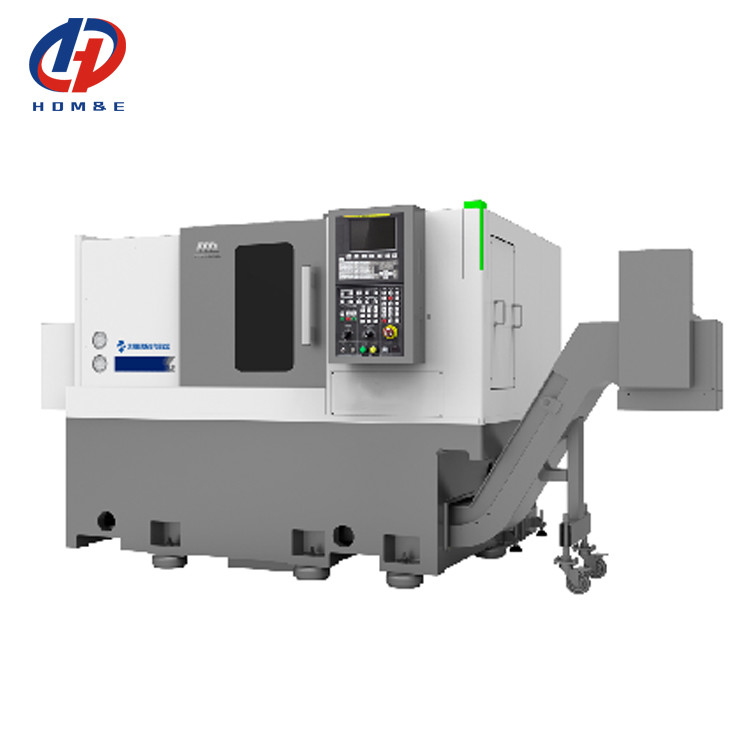

Centro de torneado horizontal HTC30Hm Torno CNC con torreta motorizada de 12 estaciones
Detalles del producto
| Marca: | SMTCL | Nombre: | Centro de torneado CNC |
|---|---|---|---|
| Max. Swing Diameter (milímetros): | 420 mm | Duración máxima de giro: | 450 milímetros |
| Máx. Velocidad del husillo: | 4500 rpm | Orificio del husillo: | 65 milímetros |
| Potencia del motor del husillo (KW): | 9/11 | Tipo de punta de husillo: | A2-6 |
| Resaltar |
Centro de torneado CNC,Máquina de centro de torneado CNC de tipo inclinado,Torno inclinado del CNC de la cama |
||
Descripción del producto
Torno Horizontal SMTCL HTC30Hm con Torreta de Potencia de 12 Estaciones, Máquina Torno CNC

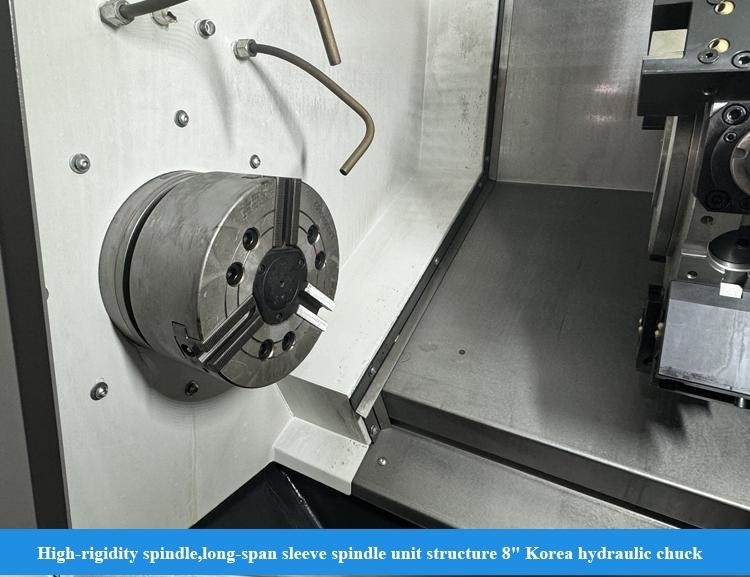

El centro de torneado horizontal HTC30Hm adopta una estructura de bancada inclinada completa y está equipado con un husillo de gran luz y alta rigidez, lo que proporciona un excelente rendimiento de corte. La estructura de precarga científica del tornillo de avance hace que toda la máquina tenga alta precisión de procesamiento y buena estabilidad. La distribución de toda la máquina es razonable y el área ocupada es pequeña. La unidad de procesamiento automático de máquina individual puede completar el agarre, carga, descarga, procesamiento y corte automáticos de la pieza durante el proceso de mecanizado, y la configuración del dispositivo de volteo puede realizar el procesamiento de secuencia completa de la pieza. La aplicación de la unidad de automatización puede ahorrar significativamente los costos de mano de obra y mejorar la eficiencia de producción, siendo especialmente adecuada para el procesamiento por lotes de alta precisión de piezas pequeñas y medianas. Se utiliza principalmente en las industrias automotriz, de rodamientos y otras. Puede tornear las superficies internas y externas de roscas, arcos, conos y cuerpos de revolución para piezas de eje y disco. Al mismo tiempo, puede realizar un procesamiento integrado como taladrado, fresado y roscado para mejorar la eficiencia del procesamiento.
- La máquina principal adopta la estructura de bancada inclinada completa, equipada con un husillo de gran luz y alta rigidez, con un excelente rendimiento de corte.
- Puede agarrar, alimentar, cargar, procesar y cortar automáticamente; el dispositivo de volteo está configurado para realizar el mecanizado de secuencia completa de la pieza.
- Puede realizar el torneado de superficies internas y externas de roscas, arcos, conos, etc. en piezas de eje y disco, y funciones de procesamiento integradas como taladrado, fresado y roscado, mejorando la eficiencia del procesamiento.
El servomotor está conectado directamente al husillo de bolas a través de un acoplamiento, reduciendo los enlaces intermedios y logrando una transmisión sin juego. Los rieles guía de los ejes X y Z adoptan rieles de rodadura lineales importados para garantizar alta rigidez, buen rendimiento dinámico y precisión, aumentar la velocidad de operación y mejorar la eficiencia de producción.

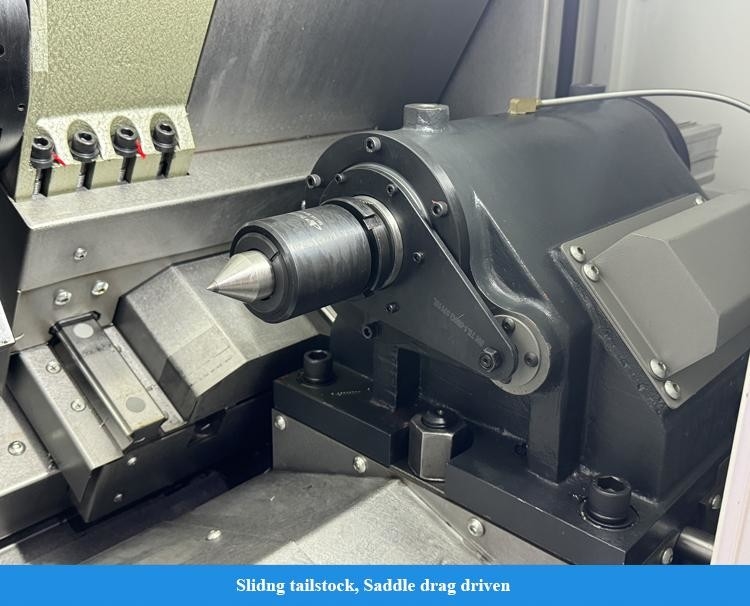

El contrapunto se puede mover de forma opcional mediante servomotor, lo que permite controlar con precisión y ajustar de forma flexible la velocidad de movimiento del contrapunto y la fuerza de sujeción de trabajo según los requisitos de procesamiento, permitiendo que el contrapunto se acerque rápidamente a la pieza y la apriete sin impacto, y puede proporcionar retroalimentación en tiempo real sobre la posición de apriete, mejorando la eficiencia de reemplazo de producción. Adopta un contrapunto dividido superior e inferior, fácil de ajustar la precisión y mejorar la eficiencia de mantenimiento.
El eje X desarrolla una estructura de soporte fijo doble y utiliza un tornillo pretensado para compensar eficazmente la deformación por pretensión y la deformación por aumento de temperatura. Coopera con una estructura de sellado especial para reducir el aumento de temperatura del tornillo, logrando así alta precisión y alta estabilidad de alimentación de la máquina herramienta.
Configuración opcional del eje Y, combinada con una torreta motorizada BMT, una estructura de eje C de alta precisión y una variedad de portaherramientas motorizados, puede realizar el mecanizado de superficies complejas con una sola instalación.

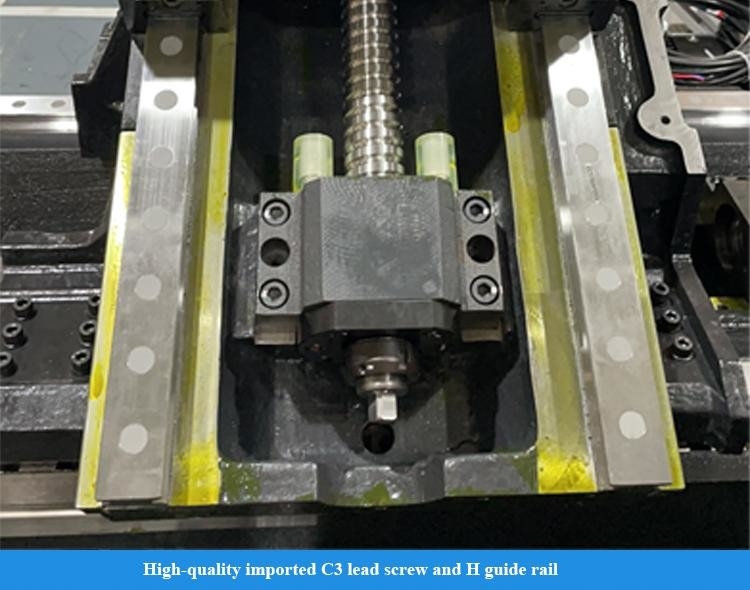

Utiliza un tornillo de grado C importado de alta calidad y un riel guía de grado H, y es impulsado directamente por un servomotor para lograr una excelente precisión de operación.
Se amplía razonablemente la luz del riel guía, se optimiza la estructura del sistema de movimiento y el cuerpo principal del carro de la bancada tiene un diseño en forma de arco para garantizar la rigidez general de los componentes importantes.

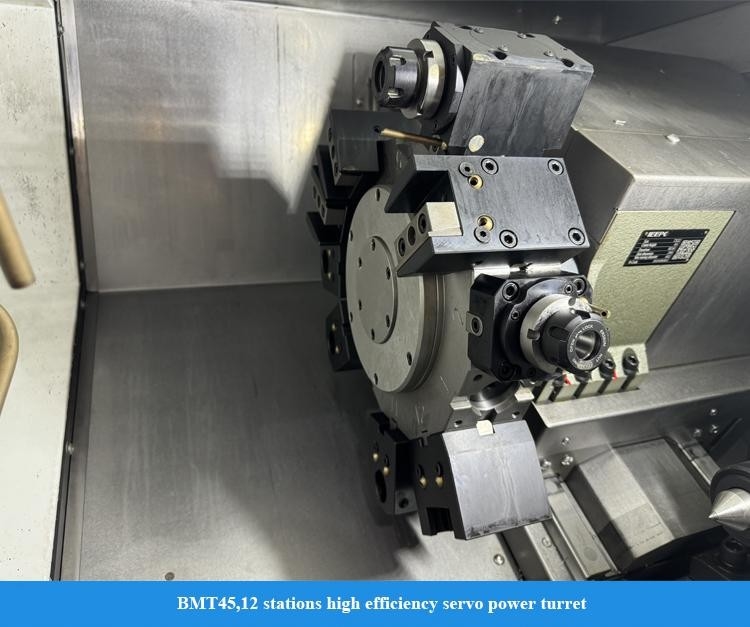

Interfaz BMT estándar, conexión de alta rigidez; la herramienta es impulsada por la interfaz DIN1809, que tiene una transmisión confiable y baja tasa de fallas; el motor de accionamiento está montado lateralmente y tiene una estructura compacta; está equipado con un eje C de alta precisión y un dispositivo de freno para lograr un procesamiento integrado de alta eficiencia de torneado, fresado y taladrado.
Portaherramientas de refrigeración interna opcional y salida de agua desde el centro de la herramienta para lograr una eliminación eficiente de virutas durante el mecanizado de agujeros internos y garantizar la calidad del procesamiento.
Material de la pieza: HT200
Modelo de herramienta: Fresa de hombro cuadrado Φ20
Estado de refrigeración: refrigeración por agua
Capacidad de taladrado con herramienta motorizada
Material de la pieza: HT200
Modelo de herramienta: Broca helicoidal Φ16
Estado de refrigeración: refrigeración por agua
|
Proyecto
|
Unidad
|
HTC30Hm
|
|
Diámetro máx. de corte.
|
mm
|
Φ250
|
|
Longitud máx. de corte
|
mm
|
450
|
|
Diámetro máx. de giro sobre bancada
|
mm
|
Φ420
|
|
Diámetro máx. de giro sobre carro
|
mm
|
Φ280
|
|
Husillo
|
|
|
|
Modelo de morro de husillo
|
|
A2-6
|
|
Diámetro interior del rodamiento delantero.
|
mm
|
100
|
|
Conicidad y tamaño del agujero del husillo
|
|
1:20;Φ70
|
|
Diámetro del agujero del husillo
|
|
Φ65
|
|
Diámetro máx. de barra.
|
mm
|
Φ50
|
|
Diámetro de plato estándar.
|
pulgadas
|
8
|
|
Rango de velocidad del husillo
|
rpm
|
4500
|
|
Par nominal del husillo
|
N·m
|
110(769rpm)
|
|
Par máx. del husillo
|
N·m
|
180(576rpm)
|
|
Potencia de salida del motor principal continua/15 min.
|
kW
|
9/11
|
|
Eje X/Z
|
|
|
|
Movimiento rápido eje X/Z
|
m/min
|
30
|
|
Recorrido eje X
|
mm
|
140
|
|
Recorrido eje Z
|
mm
|
500
|
|
Contrapunto
|
|
|
|
Recorrido del contrapunto
|
mm
|
300
|
|
Método de accionamiento del contrapunto
|
|
Arrastre de carro
|
|
Recorrido de la manga del contrapunto
|
mm
|
100
|
|
Diámetro de la manga del contrapunto
|
mm
|
Φ100
|
|
Cono del agujero cónico de la manga del contrapunto
|
Morse
|
MT-5
|
|
Torreta
|
|
|
|
Tipo de torreta
|
|
Torreta de potencia horizontal de 12 estaciones
|
|
Altura del centro
|
mm
|
80
|
|
Precisión de reposicionamiento de indexación de la torreta
|
Seg.
|
±1.6
|
|
Tamaño de la herramienta
|
mm
|
25
|
|
Si se puede elegir herramienta cercana
|
|
sí
|
|
Interfaz del portaherramientas motorizado
|
|
BMT45
|
|
Capacidad máx. de taladrado
|
mm
|
14*0.15
|
|
Capacidad máx. de fresado
|
mm
|
12*8*45
|
|
Capacidad máx. de roscado
|
mm
|
M10*1.5
|
|
Otros
|
|
|
|
Distancia entre el centro del husillo y el suelo
|
mm
|
926
|
|
Peso neto de la máquina herramienta
|
kg
|
3500
|
|
Dimensiones generales (LxAnxAl)
|
mm
|
2295*1680*1650
|
|
Nota: Los parámetros proporcionados en la tabla son solo de referencia. Si hay algún cambio, consulte el producto real.
|
||
- Garantizamos que recibirá una máquina de alta calidad
- Cada pieza debe ser inspeccionada
- Más de 100 controles de proceso de producción
- Más de 200 artículos de inspección
- Procesamiento de muestras de cada máquina
- Prueba de funcionamiento de 72 horas antes de la entrega
- ◆ Sentido de calidad superior, las solicitudes de los clientes son lo primero
- ◆ Más de 30 años de historia de I+D, la empresa fue fundada en 1993
- ◆ Fabricante de alta tecnología con capacidad de investigación y diseño
- ◆ Sistema de suministro estable y maduro
- ◆ Equipo de ventas e ingenieros jóvenes y activos para servicios instantáneos (24 horas en línea)
- ◆ Actualización del mecanismo según ergonomía y fácil mantenimiento
- ◆ Nuestro principio de diseño estructural: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta la producción
¡Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Nos especializamos en tornos CNC, centros de mecanizado vertical, centros de mecanizado horizontal, centros de mecanizado de pórtico, centros de mecanizado de cinco ejes, centros de torneado-fresado y varios otros equipos CNC. Tenemos más de 200 tipos de máquinas herramienta. La calidad y tecnología de los productos han alcanzado el nivel avanzado internacional.
SMTCL y SYMG group son nuestras fábricas cooperantes. Tienen más de 80 años de historia en la fabricación de máquinas herramienta. El primer torno, taladro y mandrinadora nacieron aquí. Han sido uno de los líderes de la industria de máquinas herramienta de China y el mayor fabricante de máquinas herramienta en China. Los productos de máquinas herramienta cubren automóviles, aviación, nueva energía, maquinaria de construcción, barcos, bombas y válvulas, rodamientos, electrónica 3C, moldes y otras industrias. ¡Tenemos la misión de proporcionar máquinas herramienta con tecnología líder, alta calidad y buen servicio a nuestros clientes en todo el mundo!
-
P1. ¿Son una empresa comercial o una empresa de fabricación?
Somos una empresa de fabricación.
-
P2. ¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como tornos CNC, fresadoras CNC, centros de mecanizado vertical, tornos convencionales, taladros, taladros radiales, etc.
-
P3. ¿Pueden proporcionar máquinas personalizadas o SPM (máquinas de propósito especial)?
Sí, proporcionamos soluciones CNC inteligentes para nuestros clientes con el fin de aumentar la eficiencia.
-
P4: ¿Cuáles son sus términos de garantía?
Suministraremos un reemplazo de piezas que resulten defectuosas durante un período de 12 meses, a partir de la fecha del conocimiento de embarque de la máquina.
-
P5. ¿Cuáles son los servicios?
Preventa: Soluciones personalizadas, planificación y diseño; Servicio uno a uno
Postventa: Servicio en línea 7 días 24 horas, Guía remota de instalación, conexión con el sistema de software del cliente -
P6: ¿Por qué elegir su empresa?
Los productos desde el desarrollo, diseño, fabricación, ensamblaje de todo el proceso de producción se llevan a cabo entre plantas con una cadena de producción completa, que es su garantía más confiable.
-
P7: ¿Puede su empresa enviar personal técnico a nuestra empresa y dirigir a nuestros trabajadores en el extranjero?
Podemos proporcionar este tipo de servicio. Cuando las máquinas lleguen al sitio de instalación del comprador, podemos enviar oportunamente ingenieros mecánicos y eléctricos para que instalen según el cronograma del comprador. Todo esto se puede cotizar y listar en el contrato. El vendedor cooperará con el comprador para tramitar la visa y los preparativos de instalación antes de viajar al extranjero.
-
P8: ¿Cuáles son los términos de pago?
T/T 30% de pago inicial al realizar el pedido, 70% de pago de saldo antes del envío. Carta de crédito irrevocable a la vista
