Guía lineal del torno CNC de lecho inclinado T5.2-500Q BMT55 Max. Diámetro giratorio 360mm SMTCL Torno de alimentación CNC

Nombre de la Marca: SMTCL
Número de modelo: T21000
Lugar de origen: China
Certificación: CE ISO
Cantidad mínima de pedido: 1 sistema
Precio: Negociable
Capacidad de suministro: 50 sistemas por mes
Las etiquetas

Máquina del torno de la cama plana CKA6136

Máquina del torno de la cama plana 5.5KW

Máquina horizontal del CNC CKA6136

Detalles del producto

Nombre del producto: Máquina inclinada del torno del CNC de la cama Max. Swing Diameter (milímetros): 560
Diámetro máximo de corte: 350 mm Duración máxima de la pieza de trabajo (mm): 500
Velocidad máxima del eje (rpm): 4500 Orificio del huso: 65 mm
Tipo de torreta de herramientas: Servo torreta de 8 posiciones horizontal Sistema de control de CNC: FANUC GSK Siemens opcional
Resaltar

Máquina de torno CNC horizontal de lecho inclinado

,

FANUC Máquina de torno CNC horizontal

,

Tornos CNC horizontales

Descripción del producto

Guía lineal del torno CNC de lecho inclinado T5.2-500Q BMT55 Max. Diámetro giratorio 360mm SMTCL Torno de alimentación CNC 0

Descripción del producto:

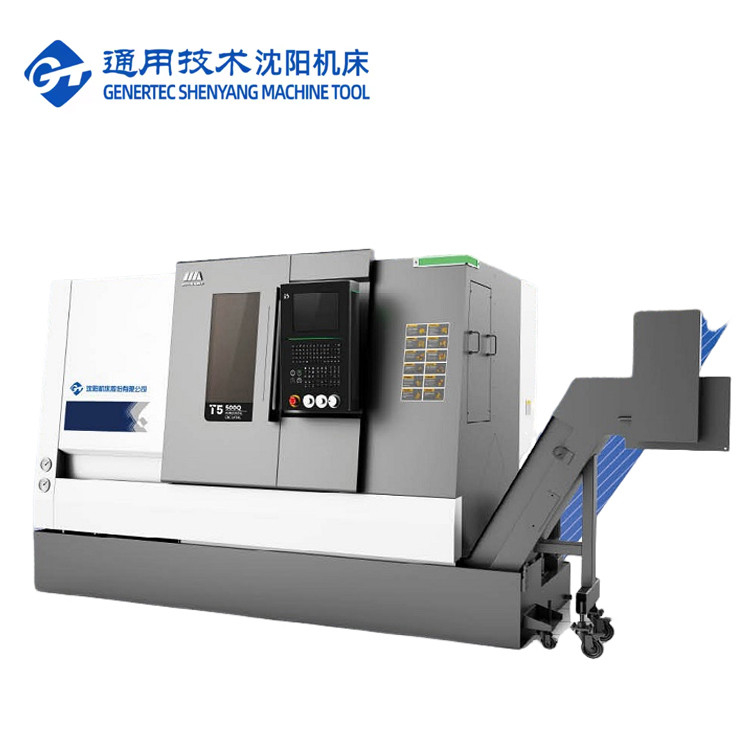

SMTCL Slant Bed CNC Lathe Guía lineal T5.2-500Q BMT55 Max. Diámetro giratorio 360mm CNC El torno de alimentación

El torno CNC horizontal de la serie T5, que combina tecnología de control inteligente y tecnología de fabricación avanzada, tiene una alta precisión, alta eficiencia y alta rigidez de corte.El software de análisis de elementos finitos se utiliza para optimizar el diseño, analizar la distribución de los puntos de tensión, reducir la deformación de las piezas y lograr la estructura óptima de toda la máquina.Las piezas principales están hechas de materiales de hierro fundido de alta resistencia, lo que garantiza la minimización de las vibraciones durante el proceso de corte y mejora la precisión de mecanizado y la estabilidad de corte.
Características del producto:
1, Alta precisión
* C3 tornillo de plomo pre-tirado
* Tecnología de compensación de errores
* Cuantificación del proceso estándar
2, Alta eficiencia
* Dos ejes de alta y velocidad de movimiento rápido
* Servo cola dividida
* Torre de servocutador de alta eficiencia
3, Alta rigidez
* Cama de hierro fundido de alta calidad y otras piezas de fundición
* Largo rango de doble fila de rodamiento de husillo de rodillo cilíndrico
* Estructura de la silla antidoblaje
Detalles del producto:
Guía lineal del torno CNC de lecho inclinado T5.2-500Q BMT55 Max. Diámetro giratorio 360mm SMTCL Torno de alimentación CNC 1

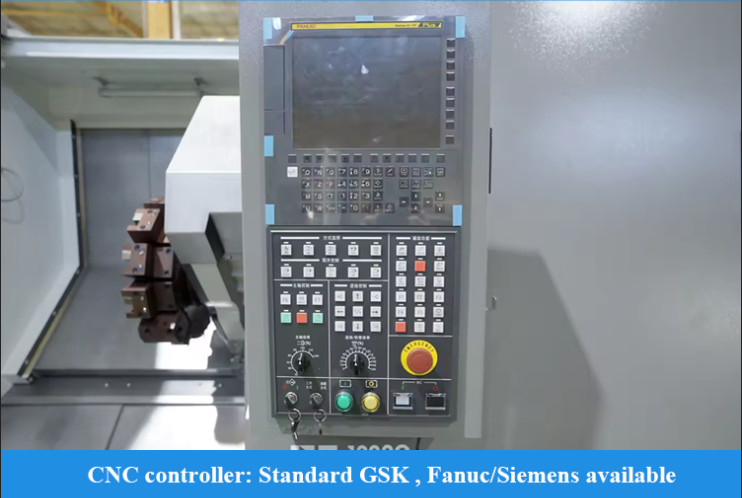

1.Sistema inteligente i5se basa en tecnología avanzada de control de movimiento y tecnología de red, con industrialización, información, redes, integración, integración inteligente eficiente, operación inteligente,Programación inteligente, mantenimiento inteligente y gestión inteligente.
Guía lineal del torno CNC de lecho inclinado T5.2-500Q BMT55 Max. Diámetro giratorio 360mm SMTCL Torno de alimentación CNC 2

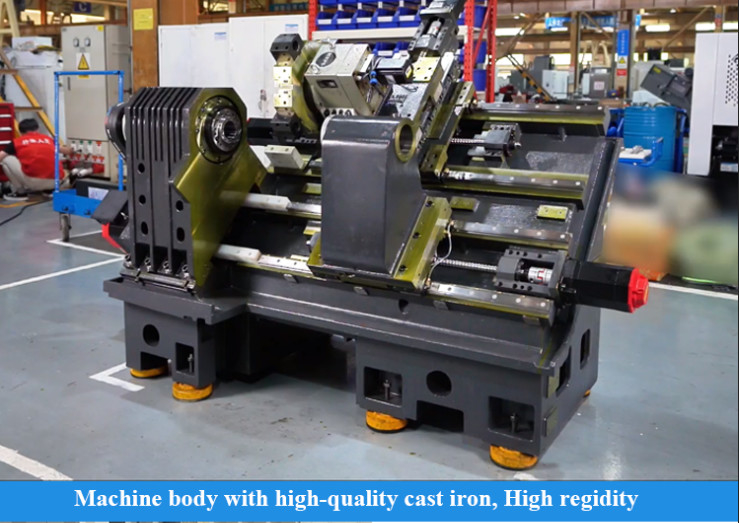

2. hierro fundido de alta calidad, estructura de barras en forma de U, con una fuerte rigidez; 45 grados de lecho inclinado en general, la boca de descarga de chips de largo lado delantero, el efecto de descarga de chips es bueno.
Guía lineal del torno CNC de lecho inclinado T5.2-500Q BMT55 Max. Diámetro giratorio 360mm SMTCL Torno de alimentación CNC 3

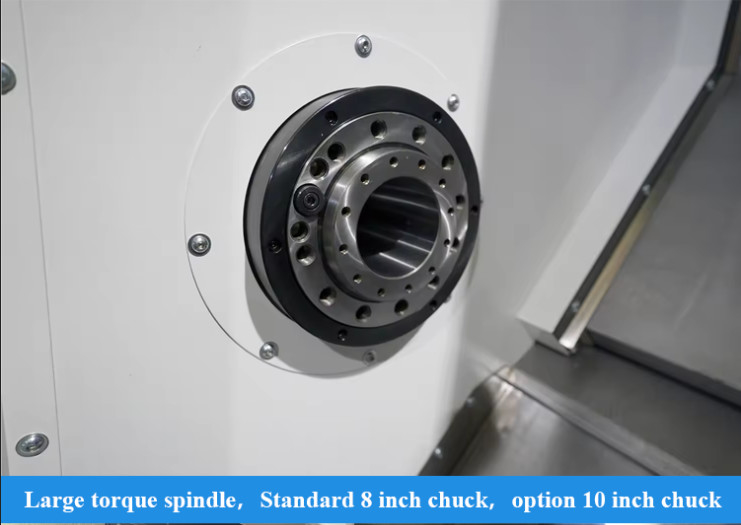

3La estructura de la cabecera está optimizada, y la superficie de la base de posicionamiento se incrementa lateralmente, con una excelente rigidez.y la unidad de identificación y equilibrio puede proporcionar el módulo de viento del husillo; Eje motorizado de alta rigidez, arranque y parada rápidos, bajo consumo de energía, alta eficiencia y ahorro de energía.
Guía lineal del torno CNC de lecho inclinado T5.2-500Q BMT55 Max. Diámetro giratorio 360mm SMTCL Torno de alimentación CNC 4

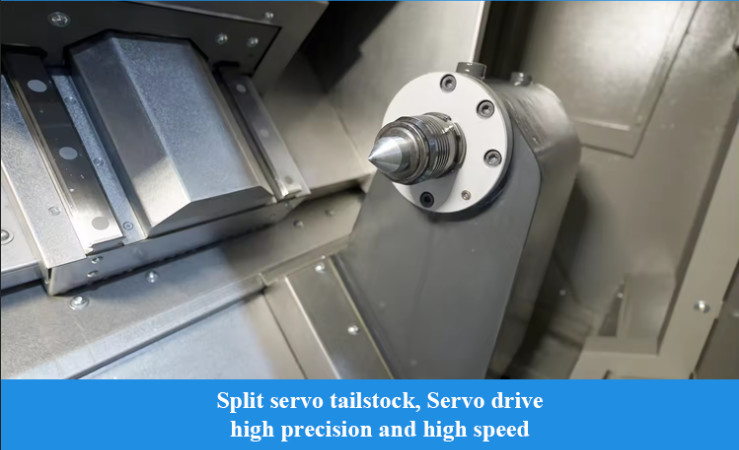

4. Control inteligente del soporte de cola para mejorar la precisión de mecanizado; La plataforma de cola dividida superior e inferior se utiliza para ajustar la precisión fácilmente.módulo de pequeño huso y módulo de amortiguación opcionales, mejor rendimiento antivibración.
Guía lineal del torno CNC de lecho inclinado T5.2-500Q BMT55 Max. Diámetro giratorio 360mm SMTCL Torno de alimentación CNC 5
5. Servo transposición, procesamiento eficiente, optimización de la estructura de la herramienta, mejora general del rendimiento; herramienta de potencia se puede configurar para realizar el mecanizado integrado del torno,fresado y perforación.
Guía lineal del torno CNC de lecho inclinado T5.2-500Q BMT55 Max. Diámetro giratorio 360mm SMTCL Torno de alimentación CNC 6
6. Los rieles de guía lineales se adoptan para el eje X/Z para optimizar la disposición de los rieles de guía para lograr una alta rigidez y un buen rendimiento dinámico;El eje X adopta un tornillo de plomo de pre-dibujo y una estructura de sellado de laberinto para reducir la influencia de la temperatura en la precisión y lograr un procesamiento de alta precisión y estable.

Guía lineal del torno CNC de lecho inclinado T5.2-500Q BMT55 Max. Diámetro giratorio 360mm SMTCL Torno de alimentación CNC 7

Parámetros del producto:

Punto de trabajo
Unidad
T5.2 - 500Q
T5.2-1000Q
Diámetro de giro máximo
En el caso de los
Φ360
Φ360
Duración máxima de giro
En el caso de los
500
500
Diámetro máximo de oscilación sobre la cama
En el caso de los
Frase de la Comisión:
Frase de la Comisión:
Diámetro máximo de oscilación sobre el deslizamiento transversal
En el caso de los
Φ350
Φ350
El eje
Tipo de nariz del husillo

A2 a 6
A2 a 6
Diámetro interno del rodamiento delantero
En el caso de los
100
100
Conversor de la perforación del husillo

1:20; Φ70
1:20; Φ70
El agujero del husillo
En el caso de los
Frm 65
Frm 65
Diámetro máximo de la barra
En el caso de los
Frente a la luz
Frente a la luz
Diámetro del mandril estándar
pulgadas
8
8
Velocidad máxima del eje
r/min
4500
4500
Torque nominal del husillo
Nm
Las medidas de seguridad se aplicarán en el caso de los vehículos de motor de las categorías A y B.
Las medidas de seguridad se aplicarán en el caso de los vehículos de motor de las categorías A y B.
Par máximo del husillo
Nm
245 ((576 r/min)
245 ((576 r/min)
Potencia de salida del motor principal continua /15 minutos
En kW
¿Qué es el amor?
¿Qué es el amor?
Dos ejes
Transcurso rápido del eje X/Z
el número de unidades
30
30
Viaje en el eje X
En el caso de los
200
200
Viaje en el eje Z
En el caso de los
560
1050
Las aves de corral
Viajes de ganado de cola
En el caso de los
500
950
Cuello de pluma
El Morse
MT-5
MT-5
Torreta
Forma de la torreta

Servo torreta de 8 posiciones horizontal
Servo torreta de 8 posiciones horizontal
Altura central de la torreta
En el caso de los
80
80
Precisión de posicionamiento de repetición de la rotación de la torreta
- ¿ Qué pasa?
± 16
± 16
Si se puede seleccionar el cortador cerca

- ¿ Qué?
- ¿ Qué?
Las demás
Distancia desde el centro del husillo hasta el fondo del lecho
En el caso de los
1015
1015
Peso neto de la máquina
En kg
4200
4750
Capacidad total de suministro de energía
el kVA
27
27
Dimensiones generales (Largura X anchura X altura)
En el caso de los
2750 × 1890 × 1900
3620 × 1890 × 1900
Las especificaciones estándar:
1,FANUC-0i-TF Plus)) 5) controlador
2Esfíntel de tipo manga
3"Cerradura hueca y cilindro"
4Torreta de servicio de 8 posiciones
Las opciones:
1Torreta de servicio de 12 posiciones
2La torreta de potencia
3El transportador trasero
4Puerta neumática
5Dispositivo de detección de herramientas.
6"Dispositivo de medición de la pieza de trabajo
7"Recolector de niebla de aceite
8Dispositivo de inspección de roturas de herramientas

Nuestro servicio:

Asegúrese de recibir una máquina de alta calidad
1Todas las piezas deben ser inspeccionadas.
2Más de 100 controles de procesos de producción
3Más de 200 puntos de inspección
4Procesamiento de muestras de cada máquina
5. 72 horas de prueba antes del parto

Por qué elegirnos:
◆ Sentido de calidad superior, las peticiones de los clientes son lo primero
◆ 30 años + historia de I + D, la empresa fue fundada en 1993
◆ Fabricante de alta tecnología con capacidad de investigación y diseño
◆ Sistema de abastecimiento estable y maduro
◆ Jóvenes vendedores y ingenieros activos para servicios instantáneos ((24 horas en línea)
◆ Mecanismo mejorado de acuerdo con la ergonomía y fácil mantenimiento
◆ Nuestro principio de diseño de la estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción
Sobre nosotros:
Guía lineal del torno CNC de lecho inclinado T5.2-500Q BMT55 Max. Diámetro giratorio 360mm SMTCL Torno de alimentación CNC 8
Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Estamos especializados en torno CNC, centro de mecanizado vertical, centro de mecanizado horizontal, centro de mecanizado de pórtico, centro de mecanizado de cinco ejes,Centros de rectificación y otros equipos CNCTenemos más de 200 tipos de máquinas herramientas. La calidad y tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica cooperadora tiene más de 80 años de historia en la fabricación de máquinas herramienta.Han sido uno de los líderes de la industria de la máquina herramienta de China y la mayor fabricación de máquinas herramienta en ChinaLos productos de máquinas herramienta abarcan automóviles, aviación, nuevas energías, maquinaria de construcción, buques, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias.Tomamos la misión de proporcionar las máquinas herramientas con tecnología de vanguardia, de alta calidad y buen servicio a nuestros clientes de todo el mundo!
Nuestra fábrica:
Guía lineal del torno CNC de lecho inclinado T5.2-500Q BMT55 Max. Diámetro giratorio 360mm SMTCL Torno de alimentación CNC 9

Preguntas frecuentes:

¿Es usted una empresa comercial o una empresa de fabricación?

Somos una empresa de fabricación.
¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como el torno CNC, la fresadora CNC, el centro de mecanizado vertical, el torno convencional, la máquina de perforación, la máquina de perforación radial, y así sucesivamente.
¿Puede usted proporcionar una máquina personalizada o SPM (máquina de propósito especial)?
Sí, proporcionamos soluciones CNC inteligentes para nuestro cliente con el fin de aumentar la eficiencia.
P4: ¿Cuáles son sus términos de garantía?
Proporcionaremos un reemplazo para las piezas que resultan defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.
¿Cuáles son los servicios?
Pr-ventas:Soluciones personalizadas, planificación y diseño;Servicio uno a uno
Después de las ventas: 7 días 24 horas de servicio en línea, guía remota de la instalación, acoplamiento con el sistema de software del cliente
P6: ¿Por qué elegir su empresa?
Los productos del desarrollo, diseño, fabricación y montaje de todo el proceso de producción son:
Se trata de una garantía más fiable.
P7: ¿Puede su empresa enviar el personal técnico a nuestra empresa y dirigir a nuestros trabajadores al extranjero?
Cuando las máquinas llegan al sitio de instalación del comprador, podemos enviar a tiempo a los ingenieros mecánicos y eléctricos para instalarlas de acuerdo con el horario del comprador.Todos estos pueden ser citados y enumerados en el contratoEl vendedor cooperará con el comprador para hacer los trámites de visa y instalación antes de ir al extranjero.
P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial en el momento del pedido, 70% de pago del saldo antes del envío.
