Centro de torneado CNC horizontal de 12 estaciones con bancada inclinada y herramienta motorizada
Detalles del producto
| Nombre del producto: | Centro de torneado CNC de bancada inclinada HTCT4Cm | Diámetro máximo del columpio sobre la cama:: | ∅720/∅720/∅720/∅720mm |
|---|---|---|---|
| Duración máxima de corte:: | Se trata de un sistema de medición de las emisiones de gases de efecto invernadero. | Diámetro máximo de corte:: | Cuadrados de las placas |
| Diámetro máximo de giro en el tobogán:: | 500 mm | Diámetro del orificio del husillo:: | 80 mm |
| Diámetro máximo de la barra transversal:: | de una longitud igual o superior a 65 mm | Rango de velocidad del husillo:: | 35〜3000r/min |
| Motor principal 15 minutos / continuo:: | 22/30kw | Tipo de torreta de herramientas estándar:: | torreta de herramientas con accionamiento horizontal 12 estaciones |
| Resaltar |
Centro de torneado CNC,Centro de torneado CNC de 12 estaciones,Centro de giro horizontal |
||
Descripción del producto

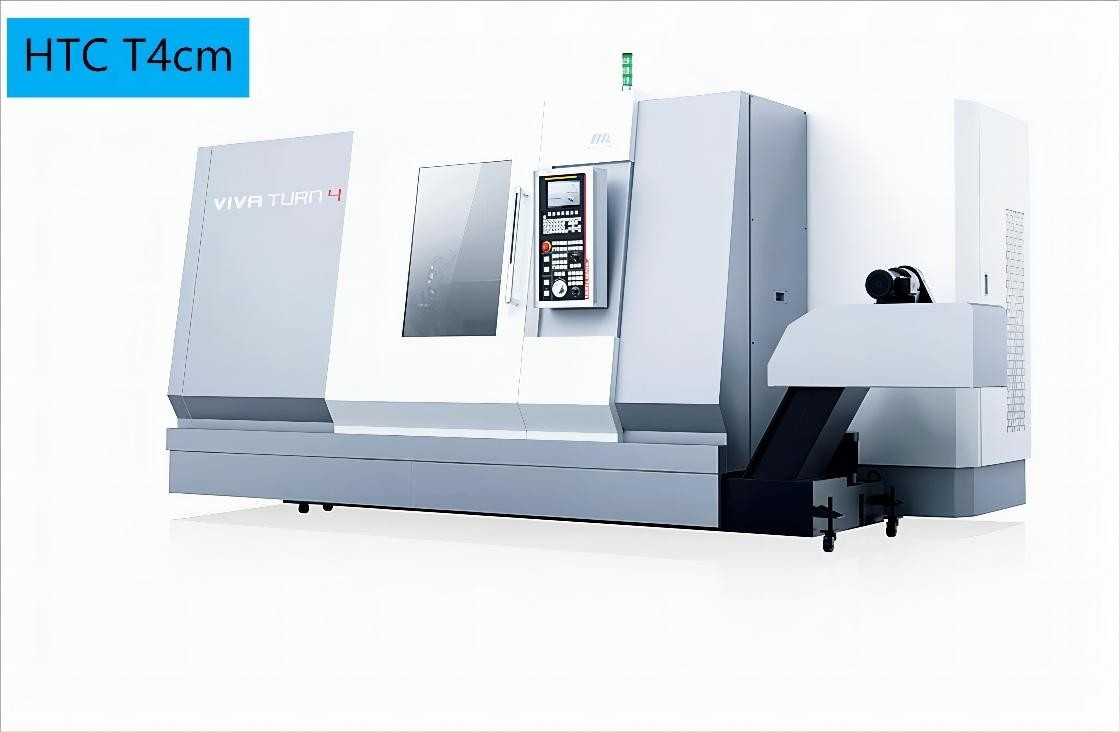

Torreta de herramientas accionada horizontalmente, 12 estaciones, centro de torneado CNC de bancada inclinada T4Cm
Descripción del producto
El centro de torneado CNC T4Cm es un producto completamente nuevo diseñado y producido basándose en el diseño local alemán, combinado con los años de experiencia de nuestra fábrica en el diseño de tornos CNC horizontales, y conforme a las necesidades del mercado y del desarrollo. El producto tiene una precisión y estabilidad ultra altas, una estructura de alta rigidez y un husillo de alta potencia y alto par pueden satisfacer las necesidades de corte pesado, lo que permite a los clientes obtener altos rendimientos de eficiencia y bajo costo.
Principales parámetros técnicos
| Artículos | Unidad | T4Cm | |
| Diámetro máximo de oscilación sobre la bancada | mm | ∅720/∅720/∅720/∅720 | |
| Longitud máxima de corte | mm | 450/950/1500/2500 | |
| Diámetro máximo de corte | mm | 420 | |
| Diámetro máximo de torneado en el carro | mm | 500 | |
| Nariz del husillo | A2-8 | ||
| Diámetro del agujero del husillo | mm | 80 | |
| Diámetro máximo de la barra pasante | mm | 65 | |
| Rango de velocidad del husillo | r/min/Nm | 35〜3000 | |
| Motor principal 15 minutos / continuo | kW | 22/30 | |
| Diámetro del plato estándar | pulgadas | 10 | |
| Velocidad de avance rápido del eje X/Z | m/min | 30/30,30/30,30/20,30/12 | |
| Recorrido del eje X | mm | 280 | |
| Recorrido del eje Z | mm | 570/1070/1570/2570 | |
| Conicidad del husillo contrapunto | Mohs | 5# | |
| Carrera del cuerpo del contrapunto | mm | 450/850/1200/2200 | |
| Carrera de la manga del contrapunto | mm | 150 (Especificación 1000/1500/2500) |
|
| Tipo de torreta de herramientas estándar | torreta de herramientas accionada horizontalmente, 12 estaciones | ||
| Tamaño de la herramienta | Herramienta externa | mm | 25x25 |
| Diámetro de la barra de mandrinar | mm | ∅40 | |
| Precisión de mecanizado | IT6 | ||
| Precisión de posicionamiento | Eje X | mm | 0.01 |
| Eje Z | mm | 0.015/0.015/0.02/0.035 | |
| Eje C | mm | 48'' | |
| Precisión de posición repetida | Eje X | mm | 0.005 |
| Eje Z | mm | 0.007/0.007/0.013/0.02 | |
| Eje C | mm | 24'' | |
| Carga máxima de trabajo | Tipo disco | kg | 200 |
| Piezas de eje | kg | 600;800 | |
| Peso de la máquina | kg | 6000/7500/9500/12000 | |
| Longitud × anchura × altura de la máquina herramienta | mm | 3550x2140x2150 4550x2140x2150 4700x2250x2250 5900x2250x2250 |
|
Preguntas frecuentes
P: ¿Por qué elegir nuestra máquina?
R: 1. Alta calidad con precio competitivo
2. 20 años de experiencia en exportación
3. Certificados CE, ISO
4. SERVICIO EN LÍNEA 24 HORAS (Teléfono, Skype, WhatsApp)
6. 12 meses de garantía de calidad
P: ¿Podemos empezar con una pequeña cantidad? ¿Cuál es el MOQ?
R: Podemos aceptar pedidos con cualquier cantidad. El MOQ es 1 unidad
P: ¿Tiene control de calidad o algún estándar de seguridad?
R: Sí, hemos establecido un departamento de control de calidad muy estricto para garantizar una buena calidad.
P: ¿Cómo podemos aprender a operar la máquina?
R: Video de enseñanza de operación e instrucciones, incluso ingeniero están disponibles.
