Cuadro horizontal de 45 grados de lecho inclinado CNC Torsión de torno 3000r/min Tornos de trabajo de metales T4C
Detalles del producto
| Nombre del producto: | Torno CNC de bancada inclinada horizontal HTCT4C | Diámetro máximo del columpio sobre la cama:: | ∅720/∅720/∅720/∅720mm |
|---|---|---|---|
| Duración máxima de corte:: | 500/1000/1500/2500mm | Diámetro máximo de corte:: | 500 mm |
| Diámetro máximo de giro en el tobogán:: | 500 mm | Diámetro del orificio del husillo:: | 80 mm |
| Diámetro máximo de la barra transversal:: | 65 mm | Rango de velocidad del husillo:: | 35〜3000r/min |
| Diámetro del mandril estándar:: | 10 pulgadas | Tipo de torreta de herramientas estándar:: | torreta de herramientas horizontal de 12 estaciones |
| Resaltar |
Esfera horizontal inclinada del torno de torneado CNC,45 grados Cama inclinada CNC Torsión de torno,Tornos CNC para trabajar metales |
||
Descripción del producto

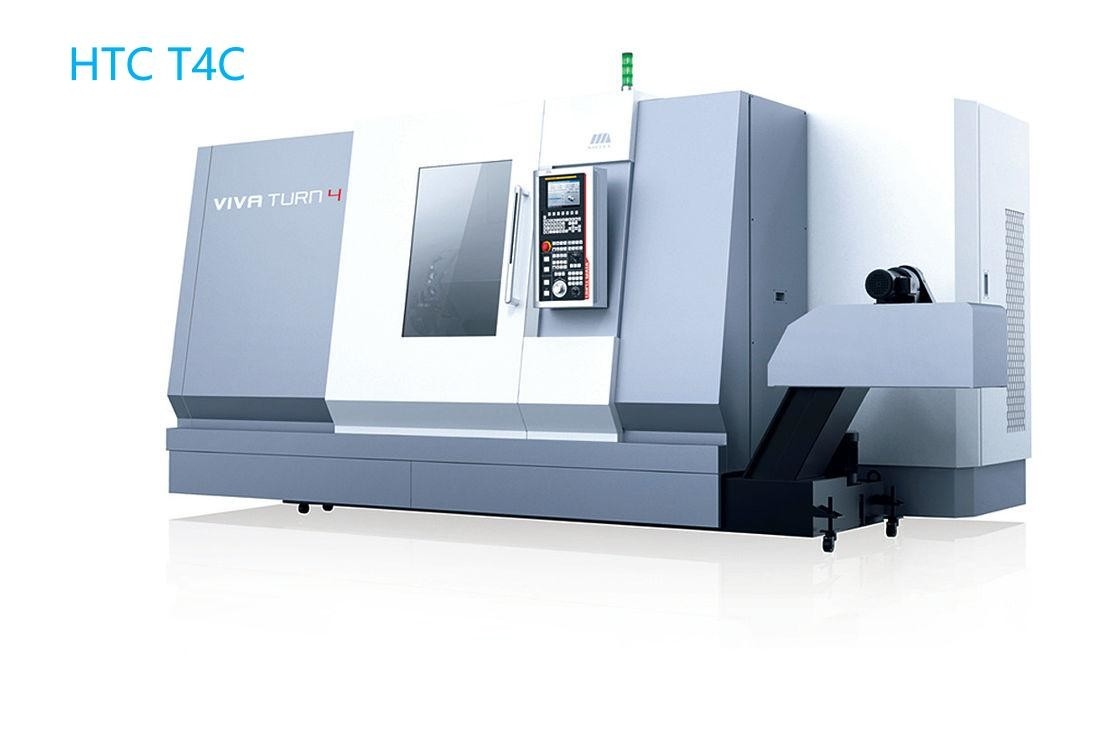

Taller de metalurgia chino HTCT4C Torno CNC de bancada inclinada horizontal
descripción del producto
La bancada inclinada integral de alta rigidez de 45 grados tiene un rendimiento estable, lo que garantiza la precisión del mecanizado y la vida útil. A través del análisis de elementos finitos, la disposición estructural más razonable, la combinación modular, la fácil realización de la configuración y las funciones de tres y cuatro ejes.
Principales parámetros técnicos
| Artículos | Unidad | T4C | |
| Diámetro máximo de giro sobre la bancada | mm | ∅720/∅720/∅720/∅720 | |
| Longitud máxima de corte | mm | 500/1000/1500/2500 | |
| Diámetro máximo de corte | mm | 500 | |
| Diámetro máximo de torneado en el carro | mm | 500 | |
| Nariz del husillo | A2-8 | ||
| Diámetro del agujero del husillo | mm | 80 | |
| Diámetro máximo de la barra pasante | mm | 65 | |
| Rango de velocidad del husillo | r/min/Nm | 35〜3000 | |
| Motor principal 15 minutos / continuo | kW | 22/30 | |

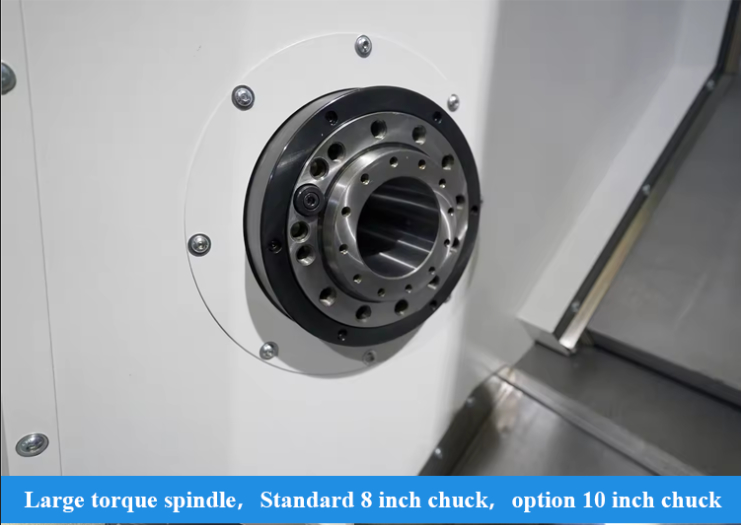

| Diámetro del mandril estándar | pulgadas | 10 | |
| Velocidad de avance rápido del eje X/Z | m/min | 30/30,30/30,30/20,30/12 | |
| Recorrido del eje X | mm | 280 | |
| Recorrido del eje Z | mm | 570/1070/1570/2570 | |

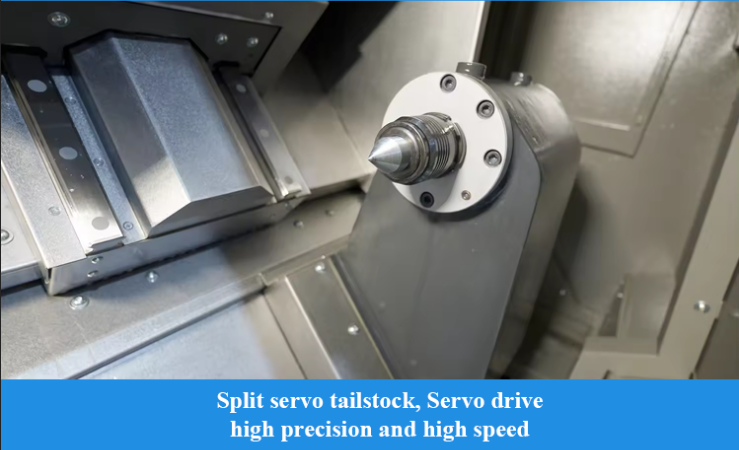

| Conicidad del husillo contrapunto | Mohs | 5# | |
| Carrera del cuerpo del contrapunto | mm | 450/850/1200/2200 | |
| Carrera del manguito del contrapunto | mm | 150 (Especificación 1000/1500/2500) |
|
| Tipo de torreta de herramientas estándar | torreta de herramientas horizontal de 12 estaciones | ||
| Tamaño de la herramienta | Herramienta externa | mm | 25x25 |
| Diámetro de la barra de mandrinar | mm | ∅40 | |
| Precisión de mecanizado | IT6 | ||
| Precisión de posicionamiento | Eje X | mm | 0.01 |
| Eje Z | mm | 0.015/0.015/0.02/0.035 | |
| Precisión de posición repetida | Eje X | mm | 0.005 |
| Eje Z | mm | 0.007/0.007/0.013/0.02 | |
| Carga máxima de trabajo | Tipo de disco | kg | 200 |
| Piezas de eje | kg | 600;800 | |
| Peso de la máquina | kg | 6000/7500/9500/12000 | |
| Longitud × ancho × altura de la máquina herramienta | mm | 3550x2140x2150 4550x2140x2150 4700x2250x2250 5900x2250x2250 |
|

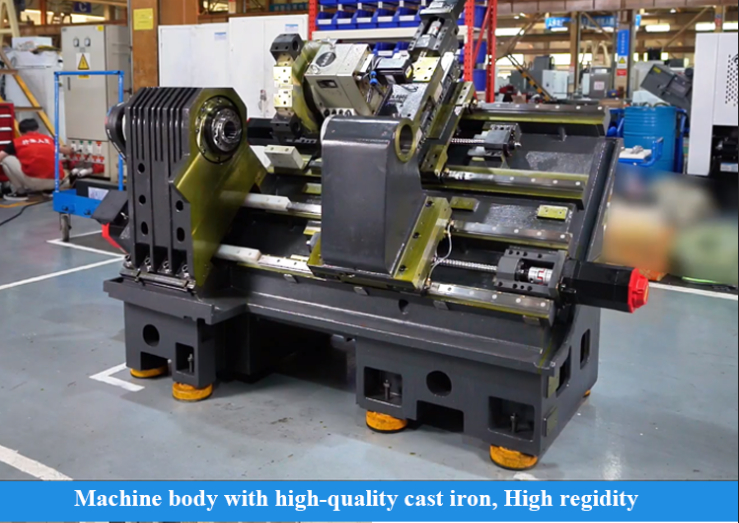

Ventajas de la estructura
Alta rigidez Alta precisión Configuración rica

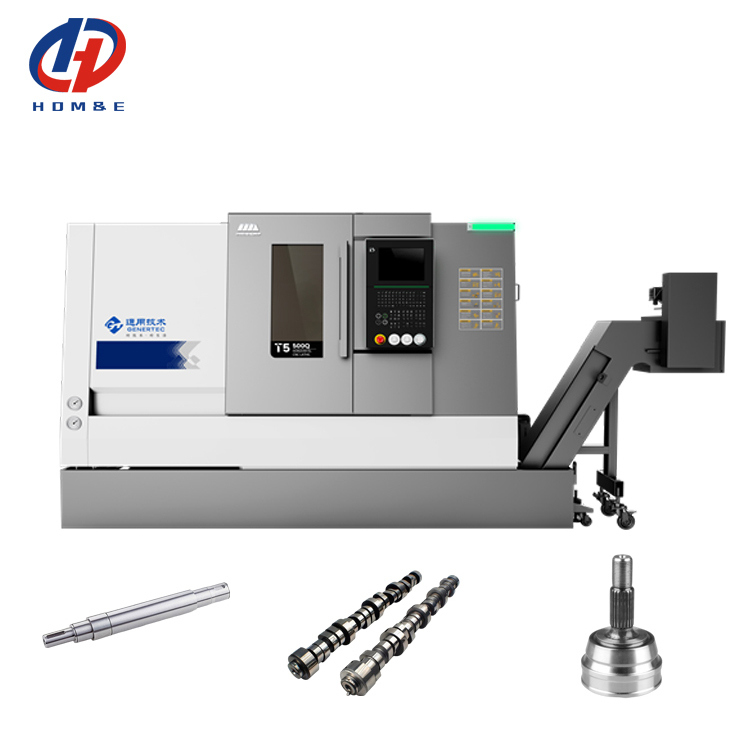

Aplicación industrial
Aspectos destacados del producto
