Centro de mecanizado horizontal de 5 ejes

Centro de mecanizado horizontal de 5 ejes

Partes complejas Centro de mecanizado de eje 5

Centro de mecanizado horizontal de 5 ejes

alta precisión y alta eficiencia

Lugar de origen:

China.

Nombre de la marca:

SMTCL/SYMG

Certificación:

ISO certification

Número de modelo:

HMU160

Contacta con nosotros
Solicitar una cita
Detalles del producto
Nombre de la marca:
SMTCL
Número de modelo:
HMU160
Nombre:
Centro de mecanizado horizontal de 5 ejes
Sistema de control:
SIEMENS GSK FANUC (opcional)
Viaje máximo de la patineta en el eje X:
1500 mm
Velocidad máxima del haz - Eje Y:
1000 mm
Misión máxima del husillo en el eje Z:
660 mm
Diámetro de rotación máximo del eje C:
Φ1800mm
Viaje de Uno-AXIS:
± 110°
Viaje de C-AXIS:
360°
Condiciones de pago y envío
Cantidad de orden mínima
1 juego
Precio
Negociable
Detalles de empaquetado
La caja de madera, el baúl de lata, otros embalajes aptos para el mar.
Tiempo de entrega
45 a 60 días
Condiciones de pago
L/C,T/T,Western Union
Capacidad de la fuente
50 juegos por mes
Descripción del producto

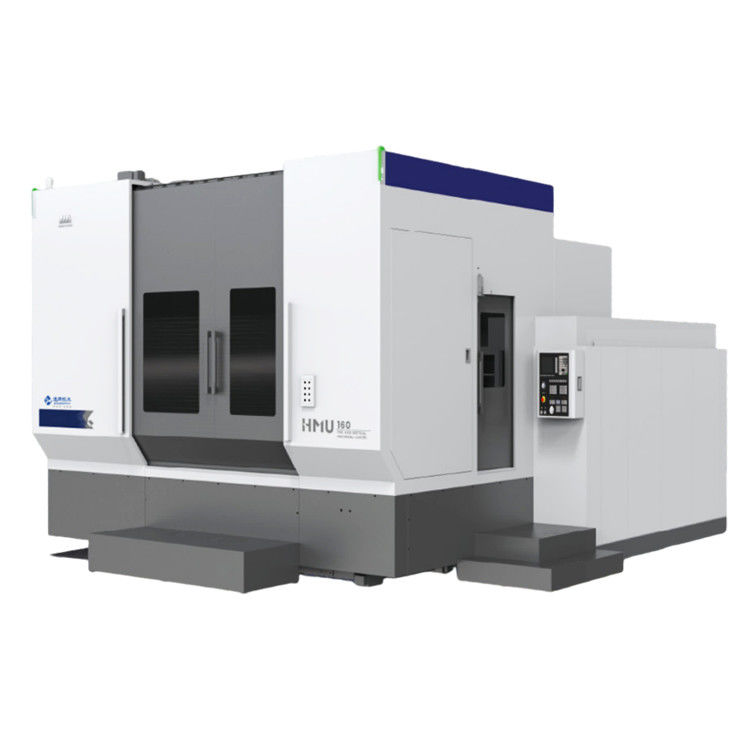

Centro de mecanizado horizontal de 5 ejes 0

Descripción del producto:

HMU 160 Centros de mecanizado horizontales de cinco ejes de alto rendimiento y alta velocidad

El producto es adecuado para el procesamiento de piezas de formas complejas en vehículos de nueva energía y otras industrias. Es un centro de mecanizado horizontal de cinco ejes de alto rendimiento desarrollado independientemente por General Technology Group. El producto tiene una velocidad de movimiento rápido del eje lineal de 100 m/min, una aceleración de 1 g, un eje giratorio impulsado por un motor de par, una velocidad superior a 40 r/min, el rendimiento dinámico de la máquina es excelente. Características de alta velocidad, alta precisión y alta rigidez, configuración rica, se puede aplicar al procesamiento de subchasis de aleación de aluminio de vehículos de nueva energía y otros campos, jugará un excelente rendimiento de producción en el campo de los vehículos de nueva energía.

Detalles del producto:

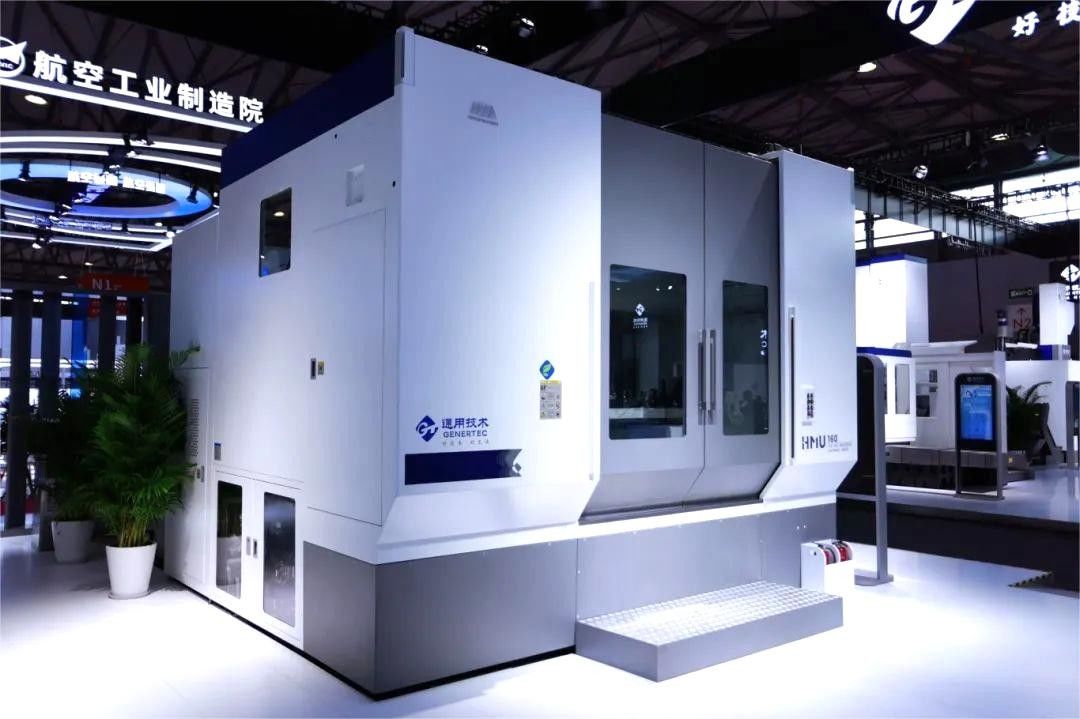

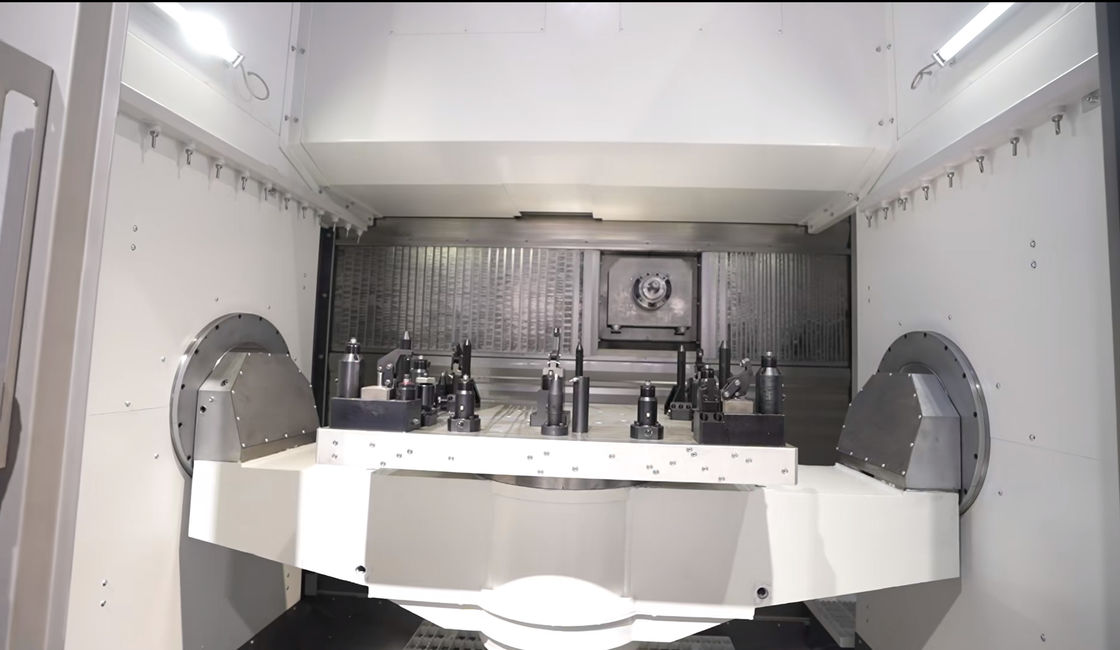

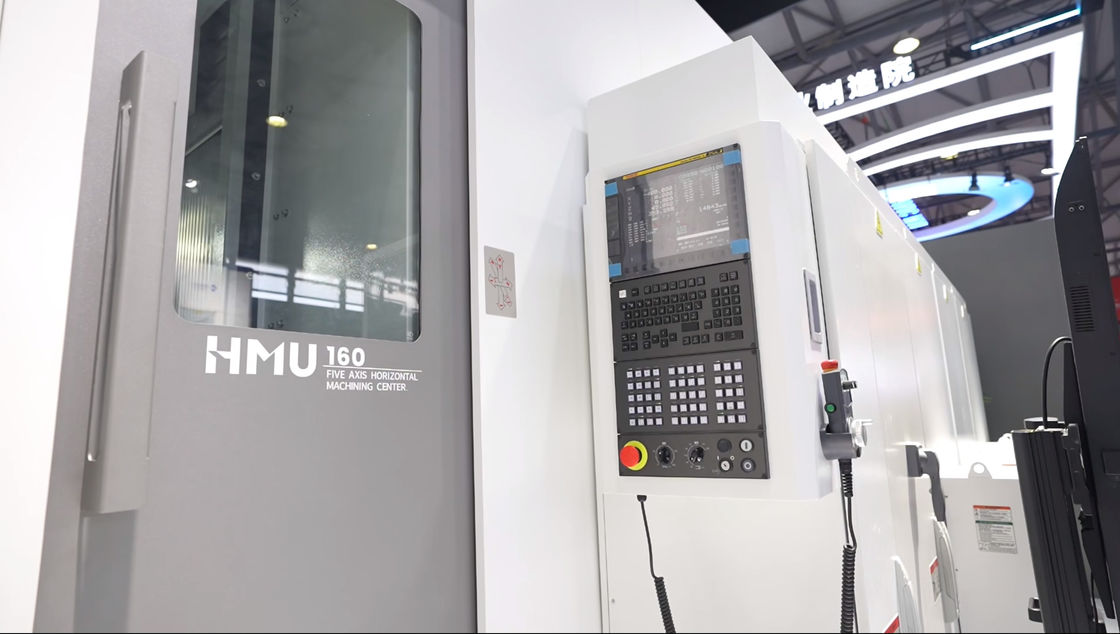

Centro de mecanizado horizontal de 5 ejes 1Centro de mecanizado horizontal de 5 ejes 2Centro de mecanizado horizontal de 5 ejes 3Centro de mecanizado horizontal de 5 ejes 4
Parámetros del producto:
Artículo
Unidad
Especificaciones
Capacidad
Recorrido máximo del patín - Eje X
mm
1500
Recorrido máximo de la viga - Eje Y
mm
1000
Recorrido máximo del husillo - Eje Z
mm
660
Diámetro giratorio máximo del eje C
mm
Φ1800

Recorrido del eje A
°
±110
Recorrido del eje C
°
360
Mesa de trabajo
Tamaño de la mesa
mm
Φ580
Carga máxima sobre la mesa

kg
800
Tamaño de la ranura en T

M16
Husillo
Conicidad del husillo

HSK-A100
Velocidad máxima
r/min
12000
Modo de accionamiento del husillo

Husillo motorizado
Par de salida (100%/S6 40%)
N.m
175/206
Potencia de salida (100%/S6 40%)
kw
40/42
Avance
Velocidad de movimiento rápido del eje X
m/min
100
Velocidad de movimiento rápido del eje Y
m/min
100
Velocidad de movimiento rápido del eje Z
m/min
100
Velocidad de movimiento rápido del eje A
r/min
50
Velocidad de movimiento rápido del eje C
r/min
40
A.T.C
Capacidad de almacenamiento de herramientas
pc
40 (expandible)
Longitud máxima de la herramienta
mm
550
Peso máximo de la herramienta
kg
20
Diámetro máx. del disco de la herramienta (completo)
mm
Φ125
Diámetro máx. del disco de la herramienta (adyacente)
mm
Φ250
Precisión de posicionamiento
X/Y/Z

mm
0.01
A/C
Seg
15/10
Posicionamiento de repetibilidad
 X/Y/Z

mm
0.006
A/C
Seg
10/6
Otros
Peso neto de la máquina
kg
25000

Nuestros servicios:

Asegúrese de recibir una máquina de alta calidad
1. Cada pieza debe ser inspeccionada
2. Más de 100 controles de proceso de producción
3. Más de 200 elementos de inspección
4. Procesamiento de muestras de cada máquina
5. 72 horas de funcionamiento de prueba antes de la entrega

¿Por qué elegirnos?:

◆ Sentido de calidad superior, las solicitudes de los clientes son lo primero

◆ 30 años + de historia de I+D, la empresa fue fundada en 1993

◆ Fabricante de alta tecnología con capacidad de investigación y diseño

◆ Sistema de suministro estable y maduro

◆ Jóvenes vendedores e ingenieros activos para servicios instantáneos (24 horas en línea)

◆ Actualización del mecanismo de acuerdo con la ergonomía y fácil mantenimiento

◆ Nuestro principio de diseño de estructura: fácil mantenimiento e instalación, bajo costo de mantenimiento, no afecta a la producción

Acerca de nosotros:
Centro de mecanizado horizontal de 5 ejes 5
¡Bienvenido a visitarnos!
Shanghai HD M&E Tech Co., Ltd está ubicada en Shanghai, China. Nos especializamos en tornos CNC, centros de mecanizado verticales, centros de mecanizado horizontales, centros de mecanizado de pórtico, centros de mecanizado de cinco ejes, centros de torneado-fresado y varios otros equipos CNC. Tenemos más de 200 tipos de máquinas herramienta. La calidad y la tecnología de los productos han alcanzado el nivel avanzado internacional.
Nuestra fábrica tiene más de 80 años de historia en la fabricación de máquinas herramienta. El primer torno, la taladradora y la mandrinadora nacieron aquí. Han sido uno de los líderes de la industria de máquinas herramienta de China y el mayor fabricante de máquinas herramienta de China. Los productos de máquinas herramienta cubren automóviles, aviación, nueva energía, maquinaria de construcción, barcos, válvulas de bomba, rodamientos, electrónica 3C, moldes y otras industrias. ¡Tomamos la misión de proporcionar las máquinas herramienta con tecnología líder, alta calidad y buen servicio a nuestros clientes en todo el mundo!
Nuestra fábrica:

Centro de mecanizado horizontal de 5 ejes 6

Preguntas frecuentes:
P1. ¿Es usted una empresa comercial o una empresa de fabricación?

Somos una empresa de fabricación.

P2. ¿Cuáles son los principales productos de su empresa?
Nos especializamos en todo tipo de máquinas, como tornos CNC, fresadoras CNC, centros de mecanizado verticales, tornos convencionales, taladradoras, taladradoras radiales, etc.

P3. ¿Puede proporcionar una máquina personalizada o una máquina de propósito especial (SPM)?
Sí, proporcionamos soluciones CNC inteligentes para nuestros clientes con el fin de aumentar la eficiencia.

P4: ¿Cuáles son sus términos de garantía?
Suministraremos un reemplazo de las piezas que demuestren ser defectuosas durante un período de 12 meses,
a partir de la fecha del conocimiento de embarque de la máquina.
P5. ¿Cuáles son los servicios?
Preventa: Soluciones personalizadas, planificación y diseño; Servicio individual
Postventa: Servicio en línea las 24 horas del día, los 7 días de la semana, orientación remota de la instalación, conexión con el sistema de software del cliente
P6: ¿Por qué elegir su empresa?
Los productos desde el desarrollo, el diseño, la fabricación, el montaje de todo el proceso de producción se
llevan a cabo entre plantas con una cadena de producción completa, que es su garantía más confiable.
P7: ¿Puede su empresa enviar personal técnico a nuestra empresa y dirigir a nuestros trabajadores en el extranjero?
Podemos proporcionar este tipo de servicio. Cuando las máquinas lleguen al sitio de instalación del comprador, podemos enviar oportunamente ingenieros mecánicos y eléctricos para que las instalen de acuerdo con el programa del comprador. Todo esto se puede cotizar y enumerar en el contrato. El vendedor cooperará con el comprador para tratar la visa y la preparación de la instalación antes de ir al extranjero.
P8: ¿Cuáles son las condiciones de pago?
T/T 30% de pago inicial al realizar el pedido, 70% de pago del saldo antes del envío. carta de crédito irrevocable a la vista
