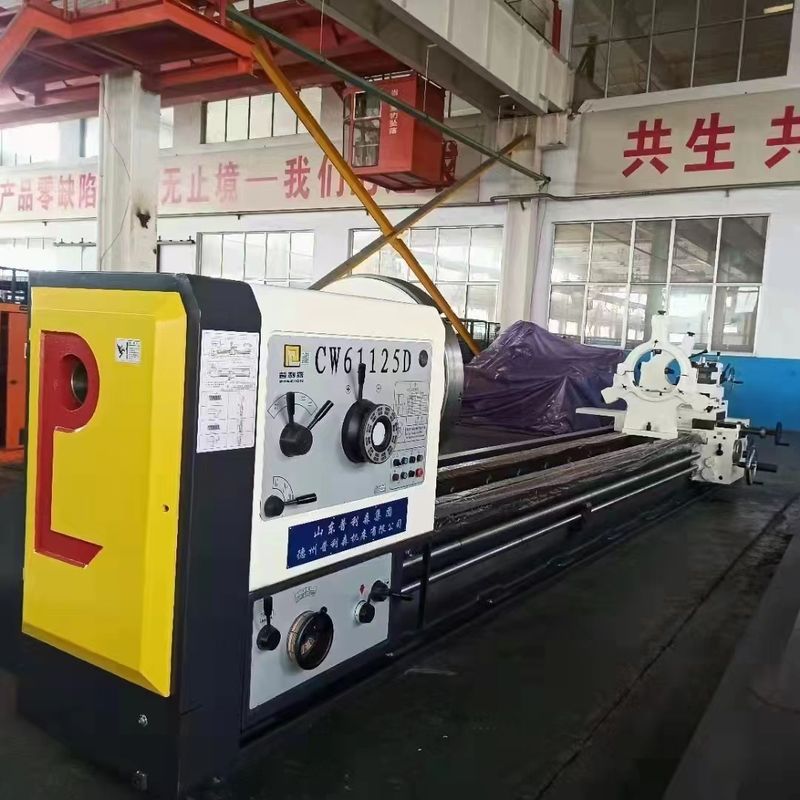

Máquina de torno horizontal de trabajo pesado CW61125D/12m Alta calidad
Presentación del producto
Esta máquina herramienta se utiliza principalmente para varias operaciones de torneado. Puede girar la cara del extremo, el diámetro exterior, el orificio interno y los hilos métricos, hilos de pulgada, hilos de módulo y hilos de tono de las piezas.También se puede utilizar para girar conos cortos con el resto de la herramienta superior solaAdemás, tiene funciones de perforación. La máquina herramienta tiene alta potencia y alta velocidad, y es fuerte en rigidez.Puede utilizar herramientas de carburo para poderosos giros para procesar varios metales negros y no ferrosos.
Parámetro principal
| Modelo de producto | - ¿ Qué?No | CW61125D/12000 |
| Especificación | ||
| Diámetro máximo del columpio sobre la cama | En el caso de los | 1240 |
| Diámetro máximo de oscilación sobre el vagón | En el caso de los | 900 |
| Duración máxima de la pieza de trabajo | En el caso de los | 12000 |
| Ancho de la guía del lecho | En el caso de los | 755 |
| Max. soporte de carga entre el mandril y la parte superior de la cola | t | 6 |
| El eje | ||
| Noche de husillo | A2 a 15 | |
| El agujero del husillo | En el caso de los | 120 |
| Conversor de la perforación del husillo | Métrica 140 | |
| Variaciones de velocidad del husillo | rpm |
3.15-315 (21 tipos) 3.5-290 (12 tipos) |
| Potencia del motor del husillo | En kW | 22 |
| Cuatro mandíbulas de acción única | En el caso de los | φ1000 |
| Las aves de corral | ||
| Diámetro de la pluma de la cola | En el caso de los | 160 |
| Viajes de las plumas de cola | En el caso de los | 300 |
| Las demás especies de aves de corral | Métrica 80# | |
| El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | ||
| Alimentación longitudinal | 0.1-12r/min ((56 tipos) | |
| Alimentación cruzada | 0.05-6mm/r ((56 tipos) | |
| Contenedor de herramientas pequeñas | 0.025-3mm/r ((56 tipos) | |
| Cuerdas métricas | En el caso de los | 1-120 (44 tipos) |
| Cuerdas y cables | En el caso de los | 0.5-60 ((45 tipos) |
| Cuadrados de pulgadas | El TPI | 28-3/8 (31 especies) |
| Los demás, con un diámetro superior o igual a 50 mm | DP | 1-56 (25 tipos) |
| Herramientatenedor | ||
| Distancia vertical desde el centro del husillo hasta la base de montaje de la herramienta | En el caso de los | 48 |
| Tamaño del bastón de herramienta | En el caso de los | Las demás: |
| Ángulo de oscilación del soporte de herramientas | ± 90° | |
| Max. desplazamiento lateral del vagón | En el caso de los | 520 |
| Viaje máximo del soporte superior de herramientas | En el caso de los | 300 |
| Alimentación por rotación de las esferas superior e inferior del portaherramientas | En el caso de los | 0.05 |
| Velocidad de travesía rápida del portaherramientas | Se aplican las siguientes medidas: |
longitudinal 3740 en el sentido transversal 1870 |
| Lubricar y hacer funcionar la bomba de aceite | ||
| Modelo | El CB-B10 | |
| Flujo máximo | L/min | 10 |
| Presión de trabajo | MPa | 2.5 |
| Velocidad | r/min | 1500 |
Nota:
Cuando la pieza de trabajo es pesada o excéntrica, debe tenerse en cuenta el equilibrio del movimiento de la pieza, la limitación de velocidad y el contrapeso.
Accesorios estándar
| - No, no es así. | Nombre | Modelo | Cantidad |
| 1 | Cuatro mandíbulas de acción única | φ1000 mm | 1 juego |
| 2 | Descanso constante | Se aplicarán las siguientes medidas: | 2 juegos |
| 3 | Sigue el descanso. | Se aplicarán las siguientes medidas: | 1 juego |
| 4 | Unidad de refrigeración | 1 juego | |
| 5 | Instrumentos especializados | 1 juego | |
| 6 | Centro giratorio de la cola | Morse 6 # | 1 juego |
