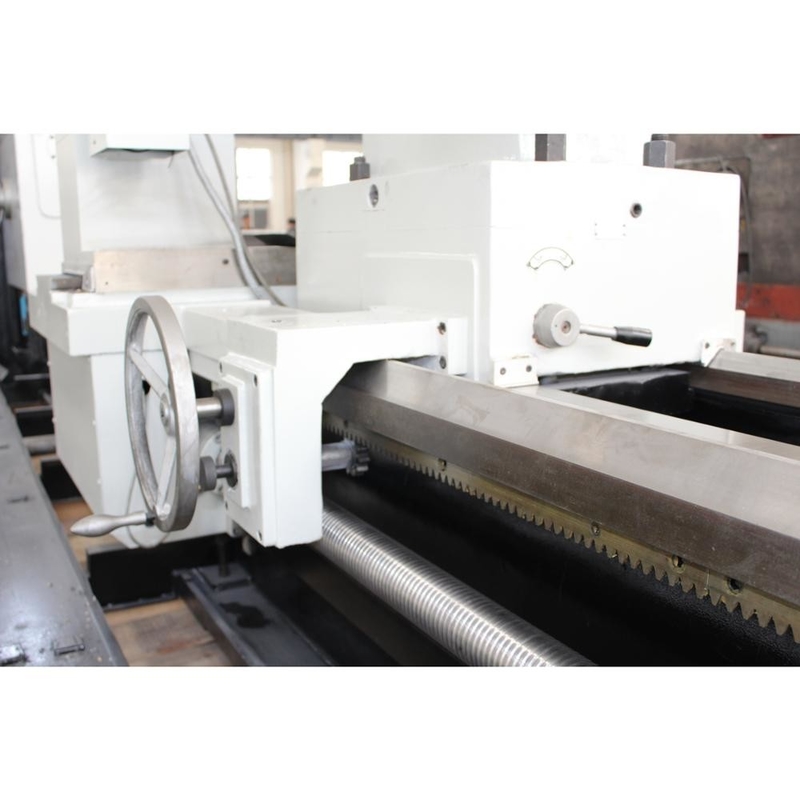

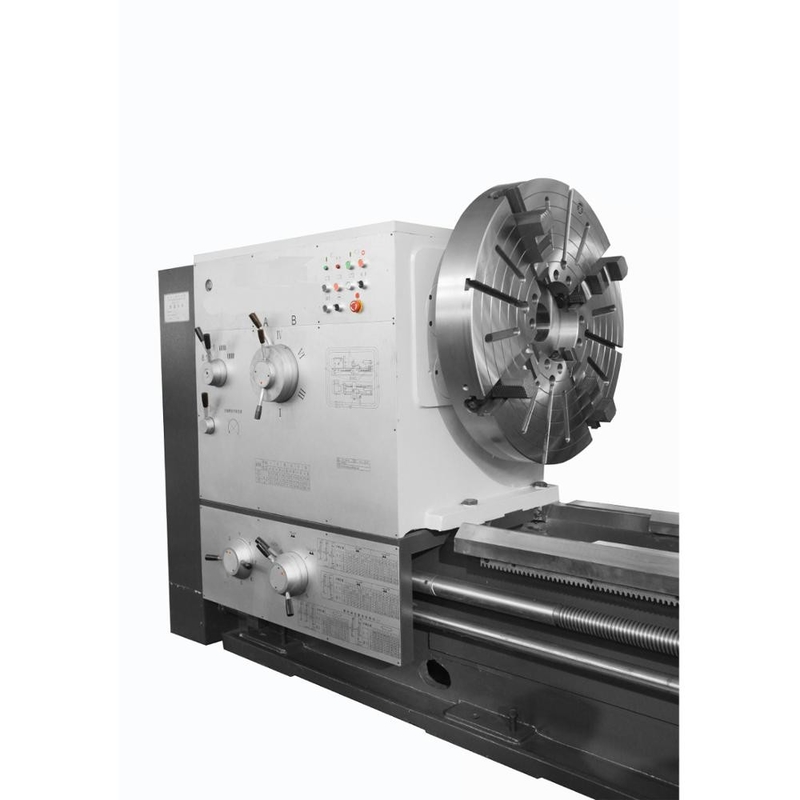

Precio horizontal resistente grande de la máquina del torno del torno chino del metal de CW61100E/CW62100E
Presentación del producto
Los tornos horizontales de la serie de CW-E pueden emprender diversas tareas de torneado, principalmente para dar vuelta a superficies cilíndricas internas y externas, a superficies cónicas y a otras piezas con las superficies giratorias. Dando vuelta, acanalando, hilos métricos cortando, perforando y dando vuelta diversos, de la pulgada, del módulo y del diámetro de uso general. Esta máquina-herramienta es especialmente conveniente para la pequeña producción de lote y los talleres y de mantenimiento los talleres mecánicos del proceso, y puede procesar los materiales tales como acero, arrabio y metales no ferrosos.
| Configuraciones estándar | |
| tirada 3-Jaw | poste de la herramienta 4-way |
| Resto constante (≥3000mm-Standard <3000mm-option> | |
| Siga el resto (≥3000mm-Standard <3000mm-option> | |
| Juego de herramientas estándar | |
| Configuraciones opcionales | ||
| tirada 4-Jaw | Guardia de la tirada | |
| Guardia del poste de la herramienta | Guardia de chapoteo posterior | |
| Ø130Diameter del diámetro interior de eje | motor del eje 15kW | |
| Centro del residuos de mezcla | Placa frontal | Dial del hilo |
| Placa de la impulsión | accesorio de Forma-torneado | DRO |
| Pernos de ancla | Centro del eje y manga de centro | |
| Cojines ajustables | Freno de pie (1000mm~3000m m disponibles) | |
Configuración de producto
| Modelo del producto | UNIDAD | CW6163E | CW6263E | CW6180E | CW6280E | CW61100E | CW62100E | |
| especificación | ||||||||
| Diámetro máximo del oscilación sobre cama | milímetro | Ø630 | Ø800 | Ø1000 | ||||
| Diámetro de Max.swing sobre diapositiva cruzada | milímetro | Ø350 | Ø480 | Ø710 | ||||
| Diámetro de Max.swing en hueco | milímetro | — | Ø800 | — | Ø1000 | — | Ø1230 | |
| Longitud en hueco | milímetro | — | 350 | — | 350 | — | 350 | |
| Longitud máxima del objeto | milímetro | 1000/1500/2000/3000/4000/5000/6000 | ||||||
| Longitud que corta máxima | CW61xxx | milímetro | 850/1350/1850/2850/3850/4850/5850 | |||||
| CW62xxx | 600/1100/1600/2600/3600/4600/5600 | |||||||
| Eje | ||||||||
| nariz del eje | C11 *D11 | |||||||
| Diámetro interior de eje | milímetro | Ø100 (C11) (diámetro permisible ≤Ø98 de la barra) *Ø105 (D11) (barra permisible diameter≤Ø103) opte: Ø130 (barra permisible diameter≤Ø128) |
||||||
| Tamaño de la tirada | milímetro | Ø315 | Ø400 | Ø400 | ||||
| Forma cónica del diámetro interior de eje | 120 métricos (1:20) Opte: Diámetro interior de eje Ø130- 140 métricos (1:20) |
|||||||
| Esfuerzo de torsión de Max.Spindle | Nanómetro | 2400 | ||||||
| Gamas de velocidad del eje | RPM | 7.5-1000 (18 velocidades) | ||||||
| Altura del centro del eje | milímetro | 315 | 400 | 515 | ||||
| Poder del motor del eje | 11kw/1460rpm (50HZ) optan: 15kw/1460rpm (50HZ) | |||||||
| Residuos de mezcla | ||||||||
| Diámetro de la canilla del residuos de mezcla | milímetro | Ø100 | ||||||
| Viaje de la canilla del residuos de mezcla | milímetro | 250 | ||||||
| Forma cónica de la canilla del residuos de mezcla | TA No.6 | |||||||
| Feeds&Threads (tornillo métrico del *inch del tornillo) | ||||||||
| Alimentación longitudinal | tornillo métrico | mm/r | 64 velocidades 1/1 0.1-1.52; 16/1 1.6-24.3 | |||||
| tornillo de la pulgada | in/r | 64〜 0,0612 de las velocidades *1/1 0,0019; *16/1 0.0305-0.98 | ||||||
| Alimentación cruzada | tiempos del 1/2 de la alimentación longitudinal | |||||||
| Hilos métricos | milímetro | 0,5〜 240 (52 clases) *1-256 (57 clases) |
1-240 (50 clases) *1-256 (57 clases) |
0,5〜 240 (52 clases) *1-256 (57 clases) |
||||
| Hilos modulares | milímetro | 0,5 〜 *0.5 128 del 〜 120 (53 clases) (57 clases) | ||||||
| Hilos de la pulgada | TPI | 28-1 (34 clases) *32〜 1/16 (67 clases) |
14-1 (26 clases) *32-1/16 (67 clases) |
28-1 (34 clases) *32-1/16 (67 clases) |
||||
| Hilos diametrales de la echada | DP | 28-1 (24 clases) *32〜 1/8 (57 clases) | ||||||
| Poste de la herramienta | ||||||||
| Tamaño de la caña de Max.tool | milímetro | 30X30 | ||||||
| Viaje de la diapositiva superior | milímetro | 200 | ||||||
| Ángulo del eslabón giratorio de la diapositiva superior | ±90° | |||||||
| dimensiones de la máquina (L*W*H) |
milímetro | 3180X1340X 1830(1000) 3630X1340X1830 (1500) 4230X1340X 1830(2000) 5130X1340X 1830(3000) 6040X1430X 1830(4000) 7120X1430X 1830(5000) 8240X1430X 1830(6000) | 3180X1380X 1830(1000) 3630X1380X 1830(1500) 4230X1380X1830 (2000) 5130X1380X1830 (3000) 6040X1470X1830 (4000) 7120X1470X1830 (5000) 8240X1470X 1830(6000) | 3180X1460X 1830(1000) 3630X1460X1830 (1500) 4230X1460X 1830(2000) 5130X1460X 1830(3000) 6040X1550X1830 (4000) 7120X1550X 1830(5000) 8240X1550X 1830(6000) | ||||
| Peso de la máquina | CW61xxx | kilogramo | 3900/4200/4500/5000/ 5800/6500/7300 |
4100/4400/4700/5200/ 6500/7200/7700 |
4350/4650/4950/5450/ 6800/7300 |
|||
| CW62xxx | 4050/4350/4650/5150/ 5950/6650/7450 |
4250/4550/4850/5350/ 6600/7300/7850 |
4500/4800/5100/5600/ 6950/7450 |
|||||
